CNC 가공 표면 조도: 정밀 부품에 중요한 이유

표면 마감은 미관에만 국한되지 않습니다. CNC 가공 부품의 경우, 부품이 실제 작업 조건에서 얼마나 잘 맞고, 미끄러지고, 밀봉되고, 마모되고, 성능을 발휘하는지에 영향을 미칠 수 있습니다.

의료 기기, 광학 장비, 자동차 시스템, 로봇 공학, 전자 제품 및 정밀 기기와 같은 산업에서는 작은 표면 문제로 인해 조립 문제가 발생하거나 서비스 수명이 단축될 수 있습니다.

XY-GLOBAL은 고객 도면 및 애플리케이션 요구 사항에 따라 가공된 표면, 비드 블라스팅, 아노다이징, 폴리싱, 부동태화, 도금 및 기타 마감 옵션을 포함하여 제어된 표면 마감 요구 사항을 갖춘 맞춤형 CNC 가공 부품을 제조합니다.

CNC 가공에서 표면 마감이란 무엇인가요?

표면 마감은 절단, 연삭, 폴리싱 또는 후처리 후 가공된 표면의 질감을 나타냅니다. 일반적으로 Ra 및 Rz와 같은 거칠기 값으로 측정됩니다.

Ra는 평균 표면 거칠기를 의미합니다. 표면이 얼마나 매끄럽거나 거친지에 대한 일반적인 값을 제공합니다.
Rz는 샘플링 길이 동안의 피크와 밸리 사이의 평균 높이 차이를 측정합니다. Ra가 완전히 설명하지 못할 수 있는 더 깊은 공구 자국이나 표면 불규칙성을 보여줄 수 있습니다.

CNC 가공 부품의 경우 표면 마감은 단순한 미용적인 세부 사항이 아니라 엔지니어링 요구 사항으로 취급되어야 합니다. 올바른 표면 마감은 표면의 기능에 따라 달라집니다.

슬라이딩 표면, 밀봉 표면, 보이는 외관 표면 및 코팅 표면은 모두 다른 마감 요구 사항이 필요할 수 있습니다.

일반적인 CNC 표면 마감 옵션

아래 표는 CNC 가공 부품에 사용되는 일반적인 표면 마감 옵션을 보여줍니다. 이 값은 참조 범위일 뿐입니다. 최종 결과는 재료, 형상, 절삭 방법, 공구, 후처리 및 검사 방법에 따라 달라집니다.

많은 프로젝트에서 가장 좋은 해결책은 모든 곳이 가장 매끄러운 마감 처리가 아닙니다. 밀봉면, 슬라이딩 표면, 광학 보어, 베어링 시트 또는 보이는 외관 영역과 같은 기능 영역에만 더 엄격한 표면 제어를 적용하는 것이 좋습니다.

표면 마감이 맞춤 및 공차에 미치는 영향

치수 공차는 부품의 허용 가능한 크기 범위를 정의합니다. 표면 마감은 해당 부품이 다른 부품과 실제로 접촉하고 작동하는 방식에 영향을 미칩니다.

예를 들어, 보어가 크기 공차 내에 있을 수 있지만 표면이 너무 거칠면 결합되는 샤프트가 원활하게 미끄러지지 않을 수 있습니다. 밀봉면이 치수적으로 정확할 수 있지만 공구 자국이나 긁힘으로 인해 누출 경로가 생길 수 있습니다. 나사산 부품이 정확하게 측정될 수 있지만 버 또는 거친 나사산 측면으로 인해 조립이 어려울 수 있습니다.

표면 마감은 특히 다음에 중요합니다:

• 베어링 시트 및 슬라이딩 맞춤

• 밀봉면 및 개스킷 접촉 영역

• 나사 구멍 및 외부 나사

• 광학 보어 및 렌즈 위치 지정 기능

• 청결 요구 사항이 있는 의료 관련 부품

• 최종 사용자에게 보이는 외관 표면

이것이 XY-GLOBAL이 생산 계획 중에 공차와 표면 마감 모두를 검토하는 이유입니다. 치수는 크기에 관한 것만이 아니라, 가공 및 마감 후 표면이 어떻게 작동하는지에 관한 것이기도 합니다.

애플리케이션별 표면 마감 요구 사항

다양한 산업과 부품은 다른 표면 마감 전략을 필요로 합니다. 모든 표면을 과도하게 지정하면 비용이 증가하고, 중요한 표면을 과소 지정하면 위험이 발생합니다.

XY-GLOBAL은 고객이 어떤 표면에 특별한 마감이 필요한지, 어떤 영역이 가공된 상태로 남아 있을 수 있는지 정의하는 데 도움을 줍니다. 이는 품질, 기능, 비용 및 리드 타임의 균형을 맞추는 데 도움이 됩니다.

XY-GLOBAL 표면 마감 지원

XY-GLOBAL은 맞춤형 정밀 부품을 위한 CNC 가공 및 마감 지원을 제공합니다. 알루미늄, 스테인리스 스틸, 티타늄, 황동, 구리 합금, 엔지니어링 플라스틱 및 특정 세라믹과 같은 재료로 작업합니다.

당사의 표면 마감 지원은 다음과 같습니다:

• 프로토타입 및 내부 특징을 위한 가공된 마감

• 균일한 무광 표면을 위한 비드 블라스팅

• 알루미늄 부품용 검정색 아노다이징 및 하드 아노다이징

• 보이는 부분 또는 기능성 매끄러운 표면을 위한 폴리싱

• 스테인리스 스틸 부품용 부동태화

• 프로젝트 요구 사항에 따른 도금 및 코팅 지원

• 더 안전한 조립을 위한 디버링 및 모따기

• 마감 후 중요 치수 검사

정밀 프로젝트의 경우, 고객 요구 사항에 따라 치수 검사, CMM 검사, 나사 게이지 검사, 표면 거칠기 검사 및 육안 검사도 지원할 수 있습니다.

도면에 표면 마감을 지정하는 방법

명확한 도면은 오해와 불필요한 비용을 피하는 데 도움이 됩니다. 표면 마감을 지정할 때 다음을 표시하는 것이 좋습니다:

• Ra 1.6 μm, Ra 0.8 μm 또는 Ra 0.4 μm와 같은 표면 거칠기 요구 사항

• 어떤 표면이 기능적이거나 외관적인지

• 아노다이징, 부동태화, 폴리싱, 비드 블라스팅 또는 도금이 필요한지 여부

• 코팅 전에 마스킹이 필요한지 여부

• 나사 구멍 또는 정밀 보어가 코팅되지 않은 상태로 유지되어야 하는지 여부

• 부품이 육안 검사 표준 또는 검사 보고서를 필요로 하는지 여부

도면에 "매끄러운 마감" 또는 "긁힘 없음"이라고만 명시되어 있으면 요구 사항이 공급업체마다 다르게 해석될 수 있습니다. 특정 Ra 값, 표면 처리 메모 또는 승인된 샘플 표준이 더 신뢰할 수 있습니다.

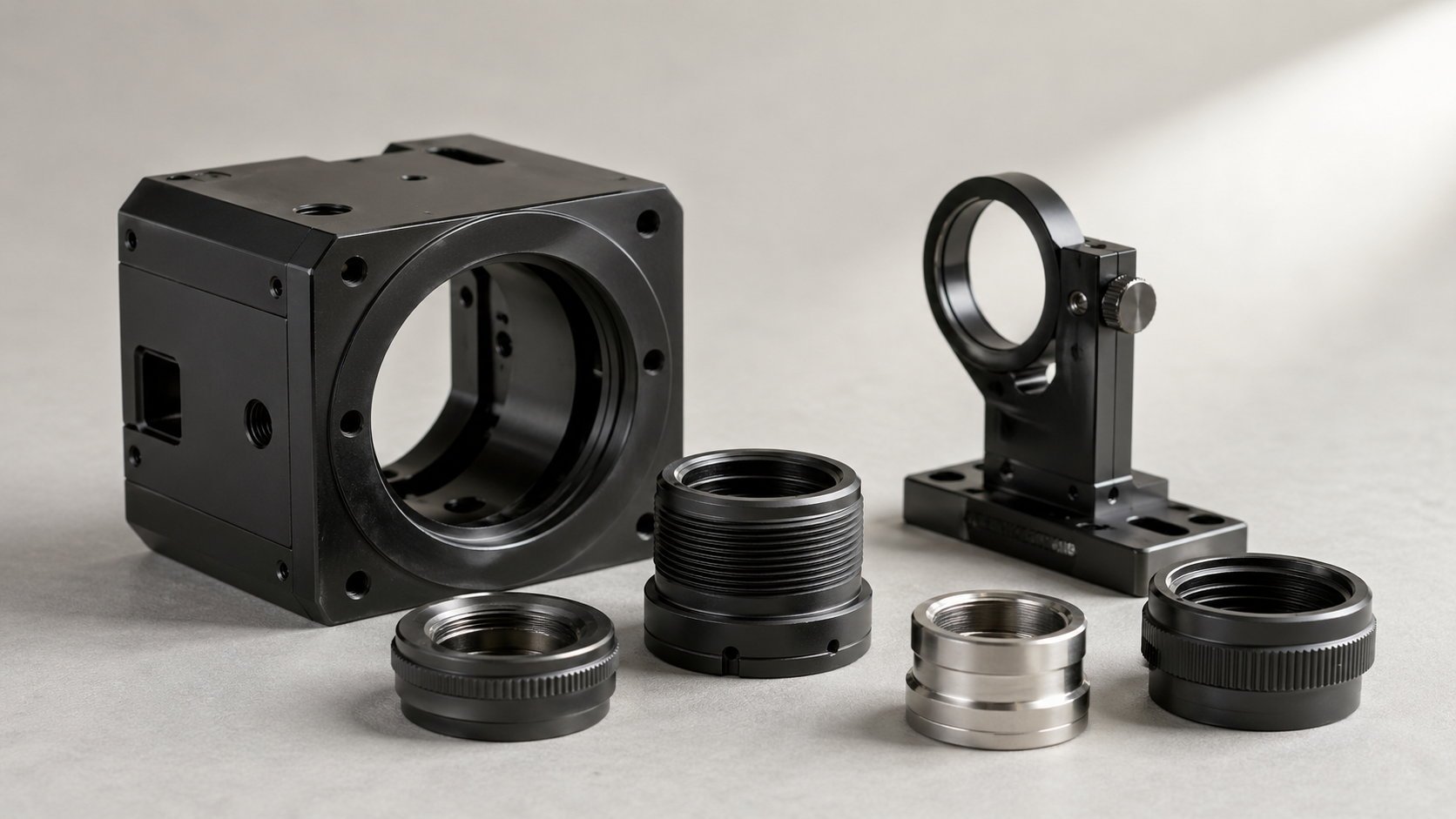

적용 예시: 검정색 아노다이징 알루미늄 광학 하우징

한 고객은 광학 어셈블리를 위한 CNC 가공 알루미늄 하우징이 필요했습니다. 이 부품에는 내부 캐비티, 렌즈 위치 지정 보어, 나사 구멍 및 보이는 외부 표면이 포함되었습니다.

주요 요구 사항은 다음과 같았습니다:

• 안정적인 렌즈 보어 크기

• 버 없는 내부 모서리

• 무광 검정색 아노다이징 마감

• 아노다이징 후 깨끗한 나사 구멍

• 보이는 표면의 일관된 외관

생산 중에 XY-GLOBAL은 먼저 보어 및 장착 기능을 제어한 다음 비드 블라스팅 및 검정색 아노다이징을 적용했습니다. 마감 후, 조립 적합성을 확인하기 위해 중요 치수 및 나사 구멍을 다시 확인했습니다.

이 프로젝트는 표면 마감이 가공 공차와 함께 고려되어야 하는 이유를 보여줍니다. 광학 부품의 경우 표면 상태, 아노다이징 품질, 버 제어 및 치수 정확도가 모두 최종 조립 성능에 영향을 미칩니다.

결론

CNC 가공 표면 마감은 부차적인 세부 사항이 아닙니다. 맞춤, 마찰, 밀봉, 내식성, 피로 성능, 외관 및 고객 수용에 영향을 미칩니다.

올바른 마감은 부품 기능에 따라 달라집니다. 폴리싱된 의료 관련 부품, 검정색 아노다이징 광학 하우징, 부동태화된 스테인리스 스틸 부품 및 가공된 프로토타입은 모두 다른 요구 사항을 가집니다.

XY-GLOBAL은 고객이 적절한 가공, 마감 및 검사 제어를 통해 맞춤형 CNC 부품을 제조할 수 있도록 돕습니다. 초기 도면 검토 및 생산 전 중요 표면 식별을 통해 품질 위험을 줄이고 조립 및 실제 적용에 적합한 부품을 제공할 수 있습니다.

자주 묻는 질문

CNC 가공 표면 마감이란 무엇인가요?

CNC 가공 표면 마감은 가공된 표면의 질감 또는 거칠기입니다. 일반적으로 Ra 또는 Rz로 측정되며 맞춤, 마모, 밀봉, 코팅 및 외관에 영향을 미칠 수 있습니다.

CNC 가공 부품의 일반적인 Ra 값은 얼마인가요?

많은 CNC 가공 부품의 경우 Ra 3.2 μm ~ Ra 1.6 μm가 일반적입니다. Ra 0.8 μm 또는 Ra 0.4 μm와 같은 더 미세한 마감은 부품 및 공정에 따라 논의될 수 있습니다.

더 매끄러운 표면이 항상 더 좋은 품질을 의미하나요?

아니요. 일부 부품은 매끄러운 마감이 필요하지만, 다른 부품은 코팅 접착력 또는 윤활유 유지력을 위해 제어된 거칠기가 필요합니다. 최적의 표면 마감은 부품의 기능에 따라 달라집니다.

아노다이징이 부품 치수에 영향을 미칠 수 있나요?

예. 아노다이징은 표면층을 추가하며, 밀착 부위, 나사산 또는 정밀 보어에 영향을 미칠 수 있습니다. 중요 특징은 아노다이징 전에 검토해야 하며, 경우에 따라 마스킹이 필요할 수 있습니다.

XY-GLOBAL에서 표면 거칠기 검사를 제공할 수 있나요?

예. 도면 또는 프로젝트 사양에 따라 표면 거칠기 검사를 제공할 수 있습니다. 필요한 경우 마감 후 중요 치수도 검사할 수 있습니다.
