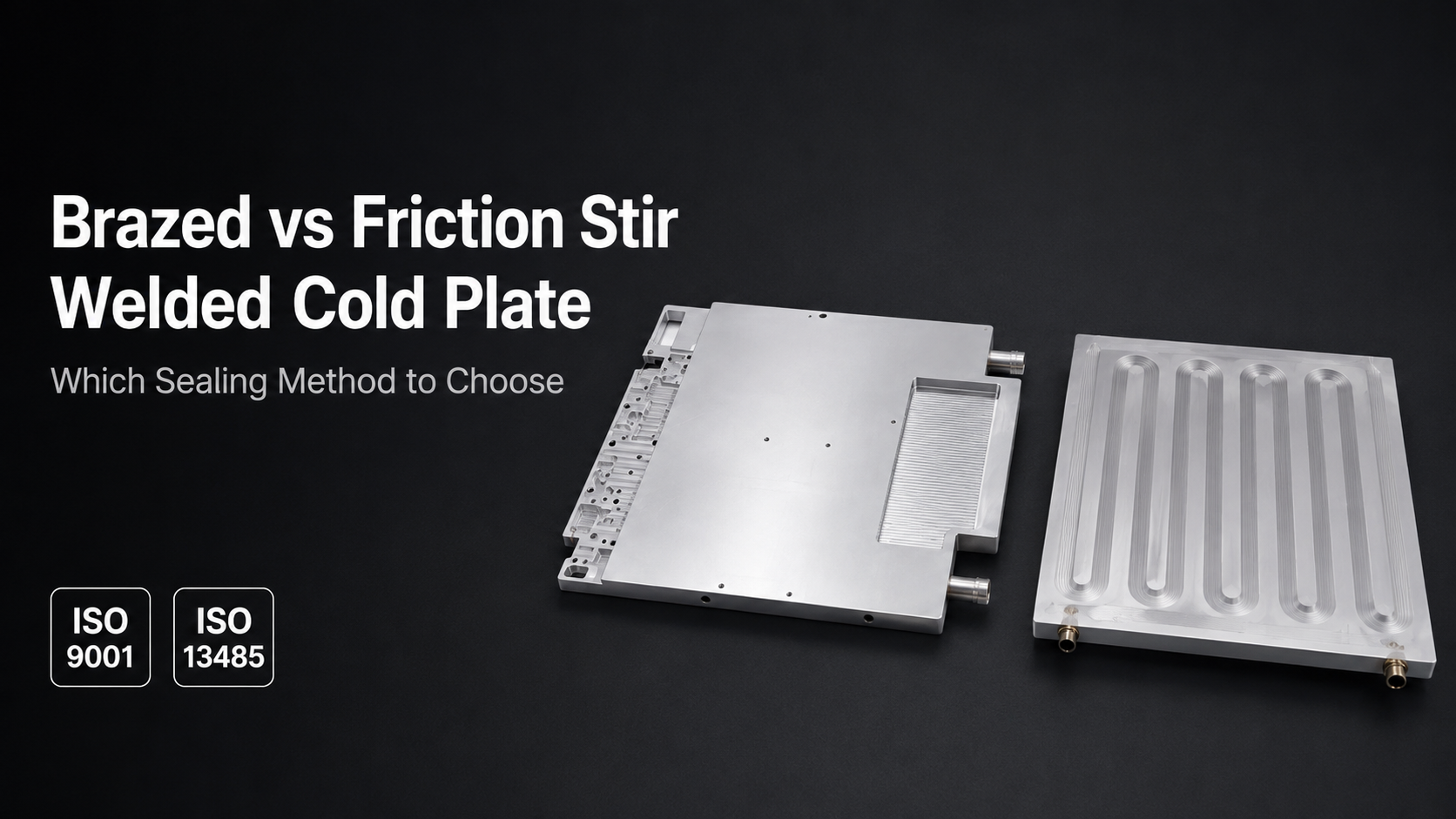

브레이징(Brazed) 대 마찰 교반 용접(Friction Stir Welded) 콜드 플레이트: 어떤 밀봉 방식을 선택해야 하는가

액체 냉각판의 냉각 성능은 내부 채널 설계에 따라 달라지지만, 장기적인 신뢰성은 채널 구조를 어떻게 밀봉하느냐에 더 크게 좌우됩니다. 덮개판이 베이스에 결합되면(브레이징이든 마찰교반용접이든), 그 접합부는 폭파 압력, 누설률, 수년간의 사용 중 열 사이클링 등 전체 조립품이 직면할 모든 테스트에서 취약점이 됩니다.

냉각판이 AI 서버 칩 직접 냉각, 전기차 배터리 팩, 고출력 산업용 전자 장비 등 고전력 애플리케이션으로 확대되면서 접합부 불량에 따른 비용이 증가했습니다. 데이터 센터 랙이나 배터리 팩에서의 냉각판 누설은 사소한 결함이 아니라 시스템 전체의 고장을 의미합니다. 이로 인해 제조업체가 주어진 설계에 적합한 밀봉 방식을 결정함에 따라 브레이징과 마찰교반용접이 직접적으로 비교되고 있습니다.

본 기사에서는 브레이징 및 마찰교반용접(FSW) 냉각판의 제조 방식, 폭파 압력과 장기 열 사이클링 하에서의 성능, 각 방식이 지원하는 채널 형상과 크기, 그리고 특정 용도에서 어느 방식이 더 선호되는지를 비교합니다.

브레이징 및 FSW 냉각판의 공통점

두 방식 모두 동일한 기본 구조에서 시작합니다. 냉각 채널을 베이스 플레이트에 가공하거나 성형한 후, 덮개판을 그 위에 결합하여 밀봉된 폐루프 유로를 생성합니다. 차이점은 덮개와 베이스를 결합하는 방식과 밀봉 후 견딜 수 있는 성능에 전적으로 있습니다.

각 밀봉 방식의 작동 원리

브레이징은 베이스 재료보다 낮은 온도에서 녹는 충전재(filler metal)를 사용하여 덮개와 베이스 플레이트를 결합하며, 일반적으로 진공 또는 제어 분위기 로(furnace)에서 이루어집니다. 충전재가 접합부 간극으로 흘러 들어가 굳으면서 밀봉을 형성합니다. 이는 복잡한 내부 핀 구조와 넓은 표면적의 채널 설계를 단일 로 공정으로 밀봉할 수 있는 검증된 공정입니다.

마찰교반용접(FSW)은 고체 상태에서 덮개와 베이스 플레이트를 결합합니다. 회전하는 공구가 접합선을 따라 이동하면서 마찰열을 발생시켜 알루미늄을 녹이지 않고 연화시킨 다음, 공구가 이음새를 따라 움직이며 재료를 함께 단조합니다. 충전재는 사용되지 않으며, 베이스 재료는 녹는점에 도달하지 않습니다.

폭파 압력 및 누설 기밀성 비교

FSW 접합부의 더 높은 폭파 압력과 낮은 기공률은 공정의 고체 상태 특성에서 직접 비롯됩니다. 충전재나 용융 단계가 없으므로 이음새를 따라 응고 수축이나 보이드 형상이 발생하지 않습니다.

열 사이클링 및 진동 하에서의 장기적 신뢰성

사용 중인 냉각판은 단순히 한 번의 압력 테스트만 받는 것이 아니라, 장비의 온/오프에 따른 반복적인 열 사이클링과 모바일 또는 차량용 애플리케이션에서의 지속적인 진동에 노출됩니다. 브레이징 접합부는 베이스 플레이트와 기계적 성질이 다른 충전재에 의존하기 때문에 반복적인 열 사이클링 시 피로 균열이 발생하기 쉽습니다. 반면 FSW 접합부는 용접 구역 전체에 걸쳐 연속적인 단조 입자 구조를 가지므로 동일한 반복 하중 하에서 일반적으로 더 잘 견딥니다.

이것이 바로 FSW가 제품 수명 동안 수천 번의 열 사이클을 겪을 수 있는 고전력 AI 서버 냉각판 및 전기차 배터리 냉각판에 선호되는 밀봉 방식이 된 이유입니다.

설계 유연성: 채널 형상 및 크기

특정 설계에서는 여전히 브레이징이 유리합니다. 복잡한 내부 핀 구조와 매우 넓은 표면적의 채널 형상(많은 얇은 핀을 넓은 내부 면적에 걸쳐 결합해야 하는 경우)은 이동식 용접 공구보다 로 브레이징 공정으로 생산하는 것이 더 안정적인 경우가 많습니다.

반면 FSW는 이동식 공구로 용접을 수행하므로, 고정된 챔버 크기를 가진 로와 달리 대형 또는 비정형 냉각판에 더 적합합니다. 작업 영역이 1500 × 1300 mm 이상인 기계는 브레이징에서 발생할 수 있는 분할 접합부나 로 크기 제한 없이 대형 일체형 냉각판을 밀봉할 수 있습니다.

어떤 방식을 선택해야 할까요?

XY-Global의 두 밀봉 방식 역량

XY-Global에서는 브레이징 및 마찰교반용접 액체 냉각판 모두 자체 생산하므로, 하청업체의 공정 능력에 맞추는 것이 아니라 애플리케이션에 따라 밀봉 방식을 선택할 수 있습니다. 당사의 마찰교반용접 역량은 대형 또는 맞춤형 냉각판을 위한 최대 1500 × 1300 mm 작업 영역을 포함하며, 0.005 mm 이내의 CNC 가공 정밀도와 0.001 mm 이내의 CMM 검사 정밀도를 제공합니다.

모든 냉각판은 밀봉 방식과 상관없이 출하 전 100% 압력 유지 및 누설 테스트를 거치며, 당사 엔지니어링 팀이 고객의 유로 설계, 열 부하, 작동 환경을 검토하여 애플리케이션에 적합한 밀봉 방식을 추천해 드립니다.

결국 브레이징과 마찰교반용접 사이의 선택은 냉각판이 어떻게 사용될지에 달려 있습니다. 복잡한 핀 형상과 적절한 작동 조건에서는 잘 제어된 브레이징 공정이 유리할 수 있으며, 높은 폭파 압력 요구 사항, 대형 플레이트 크기, 장기적인 열 사이클링이 발생하는 애플리케이션(AI 서버 및 전기차 배터리 냉각 등)은 마찰교반용접이 선호됩니다.

FAQ

냉각판 제작 시 마찰교반용접이 항상 브레이징보다 나은가요?

항상 그렇지는 않습니다. FSW는 일반적으로 더 높은 폭파 압력과 우수한 장기 피로 저항성을 제공하지만, 복잡하고 밀도가 높은 핀 형상의 경우 이동식 용접 공구보다 로 공정으로 접합하는 것이 더 안정적이고 실용적일 수 있습니다.

브레이징 냉각판을 FSW 방식으로 변경할 수 있나요?

직접적인 변경은 어렵습니다. 두 공정은 요구되는 플레이트 설계가 다릅니다. FSW는 공구가 이동할 수 있는 접합선이 필요하지만, 브레이징은 더 복잡한 내부 형상을 밀봉할 수 있습니다. 방식을 전환하려면 단순히 결합 단계만이 아니라 채널 설계 전체를 다시 검토해야 합니다.

FSW가 브레이징보다 비용이 더 많이 드나요?

플레이트 크기, 채널 복잡성, 수량에 따라 다릅니다. 복잡한 핀 구조를 가진 간단하고 중간 크기의 플레이트는 브레이징이 비용 효율적일 수 있으며, 대형이거나 높은 신뢰성이 요구되는 플레이트는 툴링 및 사이클 타임 고려 사항에도 불구하고 FSW를 선택하는 것이 합리적입니다.

새 설계 시 브레이징과 FSW 중 선택하려면 어떤 정보가 필요한가요?

작동 압력, 예상 열 사이클링 및 진동 노출 정도, 플레이트 크기, 채널 형상, 재료가 핵심적인 정보입니다. 당사 엔지니어링 팀이 이러한 요소를 고객의 애플리케이션과 대조하여 검토하고, 생산 시작 전 최적의 밀봉 방식을 추천해 드립니다.
