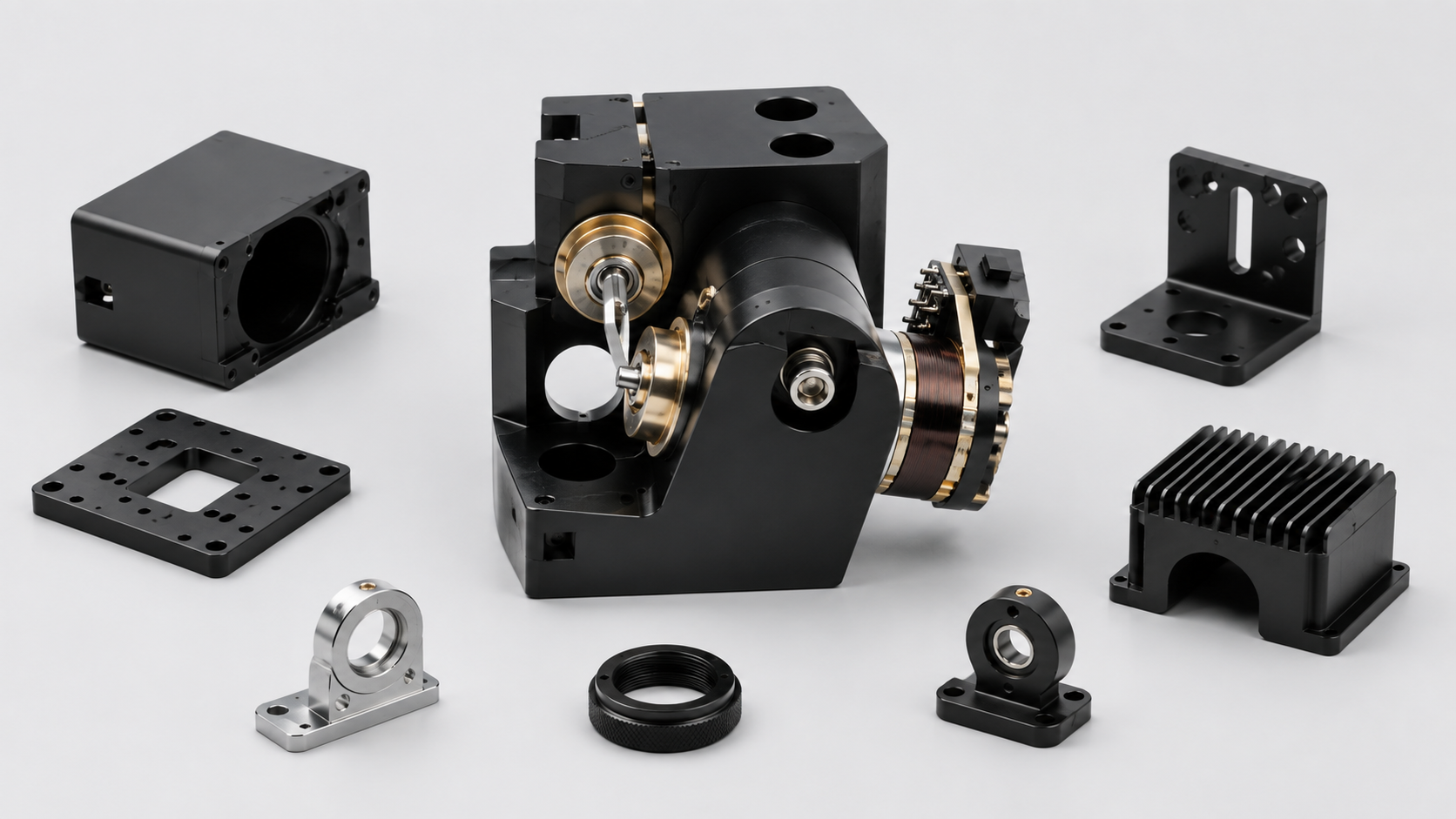

광기계 부품: 광학 시스템을 위한 정밀 CNC 가공

정밀 광학 하우징은 단 하나의 엄격한 치수 때문에 제작이 어려운 경우는 드뭅니다. 진정한 어려움은 가공, 아노다이징, 검사 후에도 렌즈 보어, 센서 표면, 장착 구멍 및 광학 인터페이스 간의 올바른 관계를 유지하는 데 있습니다.

XY-GLOBAL은 광학, 반도체, 이미징, 레이저, 의료 및 센서 장비용 광기계 부품(optomechanical components)을 제조합니다. 당사는 복잡한 형상, 엄격한 GD&T(기하 공차), 결정적인 정렬 기능을 갖춘 정밀 CNC 부품에 주력합니다.

어떤 광기계 부품을 제조할 수 있나요?

당사가 지원하는 일반적인 광기계 부품은 다음과 같습니다.

• 렌즈 배럴 및 광학 튜브

• 카메라 및 감지기 하우징

• 광학 및 레이저 마운트

• 센서 베이스 및 브래킷

• 정렬 플레이트

• 정밀 알루미늄 하우징

• 다면 광학 구조물

일반적인 소재로는 6061, 7075, 스테인리스 스틸, 티타늄 및 엔지니어링 플라스틱이 포함됩니다.

당사의 CNC 가공 능력은 소재, 형상, 기능 크기 및 부품 구조에 따라 약 0.005mm 수준의 공차까지 지원할 수 있습니다.

엄격한 공차는 작업의 일부분일 뿐입니다

광학 하드웨어의 경우 ±0.01mm의 치수가 모든 것을 말해주지는 않습니다.

도면상에서는 다음과 같은 엄격한 제어 항목이 요구될 수 있습니다.

• 위치

• 평면도

• 평행도

• 직각도

• 런아웃

• 보어 정렬

• 표면 거칠기

예를 들어, 렌즈 보어는 직경 공차를 충족하더라도 그 축이 장착 표면과 적절하게 연결되지 않으면 조립 문제를 일으킬 수 있습니다.

이것이 바로 당사가 단순히 개별 치수만 확인하는 것이 아니라 기능적 데이텀 구조와 중요한 GD&T를 검토하는 이유입니다.

복잡한 광기계 부품의 경우, 동일한 부품 내에서 여러 광학 및 기계적 인터페이스가 정렬되어야 할 때 이러한 검토는 특히 중요합니다.

복잡한 광학 부품을 위한 5축 가공

중심 정밀 보어, 각진 광학 인터페이스, 측면 장착 구멍 및 센서 장착 표면이 포함된 하우징을 생각해 보십시오.

기존의 공정은 여러 개의 치구(fixture)를 필요로 할 수 있습니다. 부품을 재배치할 때마다 기능 간의 중요한 관계를 다시 설정해야 합니다.

4축 또는 5축 CNC 가공을 사용하면 하나의 제어된 설정(setup)에서 더 많은 기능을 완료할 수 있는 경우가 많습니다.

이는 특히 다음과 같은 경우에 유용합니다.

• 각진 광학 마운트

• 다면 하우징

• 복잡한 센서 브래킷

• 레이저 구조물

• 여러 방향에 중요한 기능이 있는 부품

이러한 광기계 부품에 있어 5축 가공의 장점은 단순히 복잡한 형상을 생산하는 능력에 있는 것이 아니라, 불필요한 설정 변경을 줄이면서도 중요한 기능들이 동일한 가공 기준을 유지하게 한다는 점에 있습니다.

렌즈 배럴 및 밀턴(Mill-Turn) 가공

렌즈 배럴은 종종 정밀 선삭 형상과 밀링 기능을 결합합니다.

선삭은 렌즈 시트, 보어, 숄더, 홈 및 나사산에 사용되며, 밀링은 반경 방향 구멍, 플랫, 슬롯, 장착 귀(mounting ears) 또는 커넥터 기능에 필요할 수 있습니다.

밀턴 가공은 이러한 기능을 보다 통합된 공정으로 생산할 수 있게 합니다.

얇은 벽(thin-wall) 배럴은 추가적인 주의가 필요합니다. 대량의 재료를 제거하거나 과도한 클램핑력을 가하면 진원도와 치수 안정성에 영향을 줄 수 있습니다. 얇은 벽은 가공 중에 처짐과 뒤틀림에 더 취약한 것으로 알려져 있습니다.

이러한 이유로 생산 전에 가공 순서, 치구 압력, 황삭 여유 및 최종 마무리 전략을 고려해야 합니다.

블랙 아노다이징 및 정밀 기능

블랙 아노다이징은 특히 광학 경로 근처에 위치한 하우징과 같은 알루미늄 광기계 부품에 일반적입니다.

하지만 중요한 질문은 단순히 부품을 아노다이징할 수 있느냐는 것이 아닙니다.

당사는 먼저 다음을 확인합니다.

• 어떤 보어가 정밀 끼워맞춤(precision fit)인가?

• 어떤 표면에 마스킹이 필요한가?

• 나사산에 코팅이 허용되는가?

• 어떤 표면이 광학 정렬에 영향을 미치는가?

• 최종 치수를 마무리 후에 검증해야 하는가?

이는 표면 처리 요구 사항이 나중에 조립 문제가 되는 것을 방지합니다.

미광(stray light)이 중요한 광학 하우징의 경우, 단순히 검은색 마감에만 의존하는 대신 표면 질감과 홈, 오목부 또는 배플(baffle)과 같은 내부 형상도 고려해야 할 수 있습니다.

일반적인 제조 과제

일반적인 견적 요청(RFQ)은 간단해 보일 수 있습니다. 여러 개의 포켓, 정밀 장착 표면, 서로 다른 면의 보어, 엄격한 위치 요구 사항을 가진 블랙 아노다이징 알루미늄 하우징 등입니다.

도면은 가공 가능합니다.

진짜 문제는 해당 기능 간의 관계를 잃지 않고 어떻게 가공하느냐입니다.

당사의 엔지니어링 검토는 일반적으로 다음 세 가지 사항에 중점을 둡니다.

1. 중요 데이텀
어떤 표면이나 축이 광학 및 조립 위치를 결정하는가?

2. 가공 순서
중요한 기능을 동일한 설정에서 완료할 수 있는가? 어떤 표면을 마지막에 마무리해야 하는가?

3. 최종 검사
해당 기능을 표면 처리 전과 후 중 언제 확인해야 하는가? 어떤 GD&T 특성에 CMM 검증이 필요한가?

이것이 바로 첫 번째 부품이 만들어지기 전에 문제를 방지할 수 있는 DFM(제조 용이성을 고려한 설계) 검토 유형입니다.

광기계 부품의 검사

XY-GLOBAL은 정밀 부품을 위한 CMM을 포함한 치수 검사 장비를 사용하며, CMM 측정 분해능은 약 0.001mm입니다.

도면에 따라 검사는 다음을 포함할 수 있습니다.

• 위치

• 평면도

• 평행도

• 직각도

• 윤곽도

• 보어 치수

• 런아웃

• 표면 거칠기

프로토타입 및 NPI(신제품 도입) 프로젝트의 경우 도면상 중요한 특성에 대한 치수 보고서도 제공할 수 있습니다.

프로토타입에서 생산까지

많은 광기계 부품은 소량의 프로토타입 배치로 시작합니다.

첫 번째 부품은 반복 생산을 위해 공정을 출시하기 전에 조립 적합성, 정렬, 표면 처리 및 중요 치수를 확인하는 데 자주 사용됩니다.

XY-GLOBAL은 CNC 밀링, CNC 선삭, 밀턴 가공, 다축 가공, 표면 마감, 검사 및 조립 지원을 제공합니다.

맞춤형 광기계 부품을 소싱 중이라면 2D 도면, 3D CAD 파일, 소재, 수량, 표면 마감 및 엄격한 공차를 보내주십시오. 제조 위험을 검토하고 견적과 함께 DFM 피드백을 제공해 드립니다.
