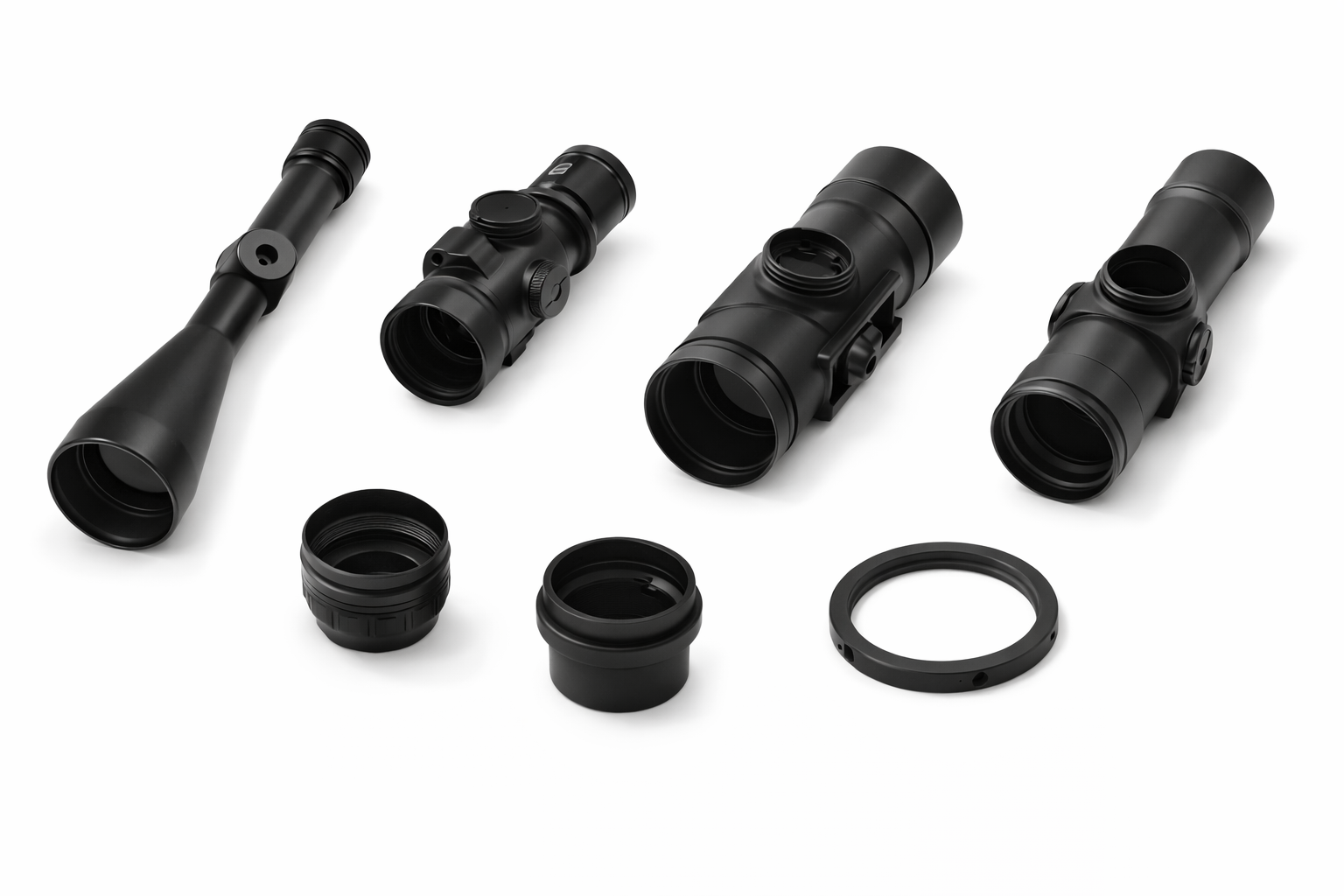

CNC-Bearbeitung für Präzisionsoptik: Wenn CNC-Optik auf Toleranzen im Mikrometerbereich trifft

Optische Systeme reagieren nicht nur empfindlich auf Licht, sondern auch auf die Metallteile, die sie an Ort und Stelle halten. In Linsen, Lasern und Sensoren mag die Optik alle Lorbeeren ernten, aber eine winzige Neigung, Dezentrierung oder raue Oberfläche im Metallgehäuse kann die Ausrichtung, den Fokus und die Strahlstabilität unbemerkt ruinieren.

Hier kommt die CNC-Bearbeitung für optische Präzisionskomponenten ins Spiel. Wenn Sie von allgemeinen CNC-Bearbeitungsteilen auf optische CNC-Arbeiten umsteigen, ändern sich die Regeln: Sie fertigen nicht mehr nur Teile nach einer Zeichnung, sondern bauen mechanische Schnittstellen, die die optische Leistung direkt beeinflussen.

In diesem Artikel werden wir uns die Grundlagen der CNC-Bearbeitung für optische Präzisionskomponenten ansehen, welche Teile gute Kandidaten für CNC-Optiken sind und worauf Sie achten sollten, wenn Sie CNC-Präzisionsoptiken beziehen, die dem realen Einsatz standhalten.

Was CNC-Bearbeitung für optische Präzisionskomponenten wirklich bedeutet

Optische Teile sind nicht nur Glas – sie sind auch die Metallstrukturen, die sie an Ort und Stelle halten. Bei der CNC-Bearbeitung für optische Präzisionskomponenten gehören zu den gängigen Teilen Linsenfassungen, Linsentuben, optische und Lasergehäuse, Spiegelhalterungen, Sensorhalterungen, Ausrichtblöcke, Distanzringe und Komponenten für Mikrojustiertische.

Diese sehen aus wie mechanische Teile, erfüllen aber eine optische Aufgabe: Linsen zentriert halten, Spiegel im richtigen Winkel fixieren und den Abstand zwischen den Elementen konstant halten. Aus diesem Grund erfordert CNC-Optikarbeit engere Toleranzen, eine bessere Oberflächenkontrolle und eine sorgfältigere Planung als Standardhalterungen oder -abdeckungen.

CNC-Bearbeitung für optische Präzisionskomponenten bedeutet den Einsatz computergesteuerter Maschinen zur Herstellung der Metallstrukturen, die Linsen, Spiegel, Prismen und Fasern halten und führen. Es geht nicht um die Herstellung der Optik selbst, sondern um den Bau präziser Halterungen, Gehäuse und Tische, die deren Ausrichtung gewährleisten. Da selbst kleine mechanische Fehler zu Fehlausrichtungen oder Bildverschlechterungen führen können, ähnelt der Prozess eher der Messtechnik als der gewöhnlichen Bearbeitung. Das unterscheidet „allgemeine CNC-Teile“ von echten CNC-Präzisionsoptiken.

Warum sich CNC-Optik von allgemeiner CNC-Arbeit unterscheidet

Bei herkömmlichen CNC-Teilen geht es hauptsächlich um Form, Passgenauigkeit, Festigkeit und Kosten. CNC-Optik (oder CNC-Optiken) verlagert den Fokus auf die optische Leistung: Ebenheit, Geradheit und Winkelausrichtung; minimale Verformung unter thermischer Belastung oder Spannung; glatte Oberflächengüten (oft nach der Bearbeitung geschliffen oder poliert); und konsistentes Klemmverhalten über viele Teile hinweg.

Ein allgemein bearbeitetes Teil muss oft nur in eine Baugruppe passen. Ein optisches Präzisionsteil muss in der Regel mehr leisten. Es muss möglicherweise:

• ein optisches Element auf der Achse zentriert halten
• Neigung in einem Linsensitz verhindern
• einen stabilen Abstand zwischen optischen Oberflächen beibehalten
• die Position bei Temperaturänderungen beibehalten
• Streureflexionen im Gehäuse reduzieren
• wiederholte Installationen ohne Genauigkeitsverlust überstehen

In der CNC-Präzisionsoptik kann ein Teil hervorragend aussehen und trotzdem für die Anwendung falsch sein. Der eigentliche Unterschied ist also dieser: In der CNC-Optik ist die Beziehung zwischen den Merkmalen wichtiger als jedes einzelne Merkmal für sich. Deshalb ändert sich auch die Praxis:

• lockere „Freitoleranz“-Zonen in unkritischen Bereichen zur Kosteneinsparung
• extrem enge Toleranzen nur dort, wo optische Elemente mit dem Metall verbunden sind
• zusätzliche Qualitätssicherungsschritte wie Koordinatenmessgeräte-Prüfungen (KMG) an Merkmalen, die den Zeigefehler oder die Kollimation beeinflussen

Gängige CNC-gefräste optische Teile und deren Anwendungsbereiche

Typische Komponenten, die von der CNC-Bearbeitung für optische Präzisionskomponenten profitieren, sind:

• Linsenfassungen und Linsentuben
  Halten Linsen mit minimaler Belastung an Ort und Stelle und vermeiden Neigung oder seitliche Verschiebung bei Temperaturänderungen.

• Lasergehäuse und Kollimatorkomponenten
  Halten die Laserquelle und die Kollimationsoptik ausgerichtet, während Wärme und Vibrationen gehandhabt werden.

• Optische Tische und Mikrometer-Justierbasen
  Bearbeiten Sie diese als Einheit, sodass mechanische Bewegung direkt in präzise optische Verschiebung umgesetzt wird.

• Sensorhalterungen und Schnittstellenblöcke
  Sicherstellen, dass der Sensor in der richtigen Fokusebene relativ zur Linse sitzt.

Viele dieser Teile werden aus Aluminiumlegierungen, Edelstahl oder Invar (einem Metall mit geringer Ausdehnung) hergestellt; CNC-Optiken aus Aluminium sind bei leichten, kostensensiblen Aufbauten üblich, während Edelstahl und Invar eine bessere thermische Stabilität auf Kosten von Gewicht und Kosten bieten.
