In der optischen Konstruktion sind mechanische Komponenten ebenso wichtig wie der Objektivtubus selbst. Ein gut konstruierter optischer Objektivtubus gewährleistet präzise Ausrichtung, strukturelle Stabilität und zuverlässige Leistung im gesamten optischen System.

Bei XY-Global sind wir auf die Herstellung von Präzisions-Optiklinsengehäusen für Anwendungen wie maschinelles Sehen, Bildgebungsgeräte, Lasersysteme und wissenschaftliche Instrumente spezialisiert.

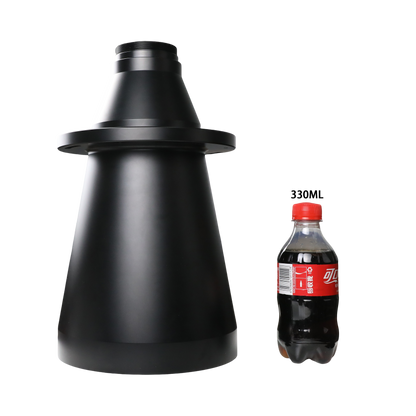

Das obige Bild zeigt eine unserer kundenspezifischen optischen Linsentubuskomponenten im Vergleich zu einer Standard-330-ml-Getränkeflasche, um einen klaren Größenvergleich zu ermöglichen.

---

Warum die Präzision des optischen Linsengehäuses wichtig ist

Ein optisches Linsengehäuse dient der Positionierung und Befestigung optischer Elemente wie Linsen, Filter und Sensoren. Schon geringfügige Maßabweichungen können die optische Leistung beeinträchtigen.

Typische Anforderungen an die Fertigung von Präzisions -Optiklinsengehäusen sind:

• Enge Maßtoleranzen

• Präzise Gewindegeometrie

• Hohe Konzentrizität

• Stabile Oberflächenbeschaffenheit

• Hervorragende schwarze Eloxalbeschichtung zur Reduzierung von Reflexionen.

Bei vielen optischen Systemen müssen interne Reflexionen minimiert werden. Daher spielen die Oberflächenbehandlung und die Gestaltung der internen Struktur eine wichtige Rolle für die Leistungsfähigkeit des optischen Linsengehäuses .

---

Produktübersicht

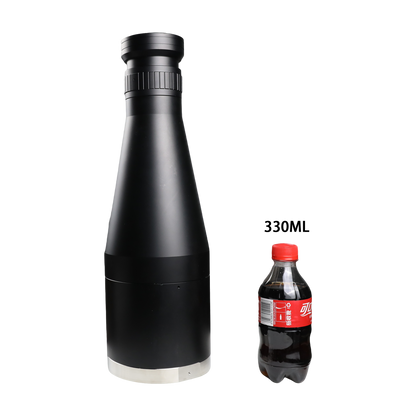

Bei dem hier gezeigten Bauteil handelt es sich um einen großen optischen Linsentubus, der für industrielle optische Geräte entwickelt wurde.

Typische Spezifikationen umfassen:

Material: Aluminiumlegierung (6061-T6 / 7075 optional)
Oberflächenbehandlung: Schwarze Anodisierung zur Lichtabsorption
Außendurchmesser: ca. 160 mm
Höhe: ca. 210 mm
Wandstärke: 3–5 mm abhängig von der Bauteilfläche

Die Innengewinde und Montageflächen sind so gefertigt, dass eine stabile Positionierung der optischen Komponenten im Inneren des optischen Linsentubus gewährleistet ist.

---

Herausforderungen in der Fertigung

Die Herstellung eines so großen optischen Linsentubus erfordert eine sorgfältige Bearbeitungsstrategie.

Zu den wichtigsten Herausforderungen gehören:

Beibehaltung der Konzentrizität

Bei optischen Baugruppen muss die Konzentrizität zwischen inneren Merkmalen und äußeren Oberflächen typischerweise innerhalb folgender Grenzen liegen:

≤0,02 mm

Vermeidung von Verformungen bei der Bearbeitung

Große, dünnwandige Aluminiumstrukturen können sich bei der CNC-Bearbeitung verformen. Um die Maßstabilität zu gewährleisten, sind spezielle Vorrichtungen und mehrstufige Bearbeitungsprozesse erforderlich.

Oberflächenqualität

Optische Systeme benötigen Innenflächen, die Streulicht minimieren. Nach der Bearbeitung wird der optische Linsentubus einer kontrollierten Anodisierung unterzogen, um eine matte, schwarze Oberfläche zu erzeugen, die Reflexionen reduziert.

---

Unsere Fertigungskapazitäten

Bei XY-Global fertigen wir kundenspezifische optische Linsengehäusekomponenten unter Verwendung fortschrittlicher CNC-Bearbeitungsverfahren.

Zu unseren Kompetenzen gehören:

• CNC-Drehen für präzise zylindrische Strukturen

• 4- und 5-Achs-CNC-Fräsen

• Präzisions-Innengewinde

• Enge Toleranzkontrolle bis zu ±0,01 mm

• Oberflächenveredelungen, die für optische Anwendungen geeignet sind

Jeder optische Linsentubus wird mit Präzisionsmessgeräten geprüft, um Maßgenauigkeit und Montagekompatibilität sicherzustellen.

---

Anwendungen von optischen Linsengehäusen

Kundenspezifische optische Linsentubuskomponenten finden in vielen fortschrittlichen Technologien breite Anwendung, darunter:

• Bildverarbeitungssysteme

• Laseroptik

• Industrielle Inspektionsgeräte

• Wissenschaftliche Bildgebungsinstrumente

• Halbleiteroptische Systeme

Diese Systeme benötigen präzise mechanische Strukturen, um die optische Ausrichtung und Leistung aufrechtzuerhalten.

---

Kundenspezifische Lösungen für optische Linsengehäuse

Jedes optische System hat individuelle Anforderungen. Bei XY-Global arbeiten wir eng mit Ingenieuren zusammen, um kundenspezifische optische Linsengehäuse zu entwickeln, die hinsichtlich Fertigungseffizienz und langfristiger Zuverlässigkeit optimiert sind.

Unser Team unterstützt Projekte aus folgenden Bereichen:

• Prototypentwicklung

• Designoptimierung

• Präzisionsbearbeitung

• Oberflächenbehandlung

• Serienfertigung

Durch die Kombination von Ingenieurserfahrung mit fortschrittlicher Bearbeitungstechnologie liefern wir präzise optische Linsengehäusekomponenten , die anspruchsvolle optische Leistungsstandards erfüllen.

---

Abschluss

Ein hochwertiger optischer Linsentubus ist unerlässlich für die Aufrechterhaltung der optischen Ausrichtung, die Reduzierung interner Reflexionen und die Gewährleistung der Stabilität optischer Systeme.

Durch präzise Bearbeitung, kontrollierte Toleranzen und optimierte Oberflächenbehandlung bietet XY-Global zuverlässige Fertigungslösungen für komplexe optische Linsengehäusekomponenten .

Wenn Sie ein neues optisches System entwickeln oder eine kundenspezifische Fertigung von optischen Linsengehäusen benötigen, steht Ihnen unser Ingenieurteam gerne zur Seite.
