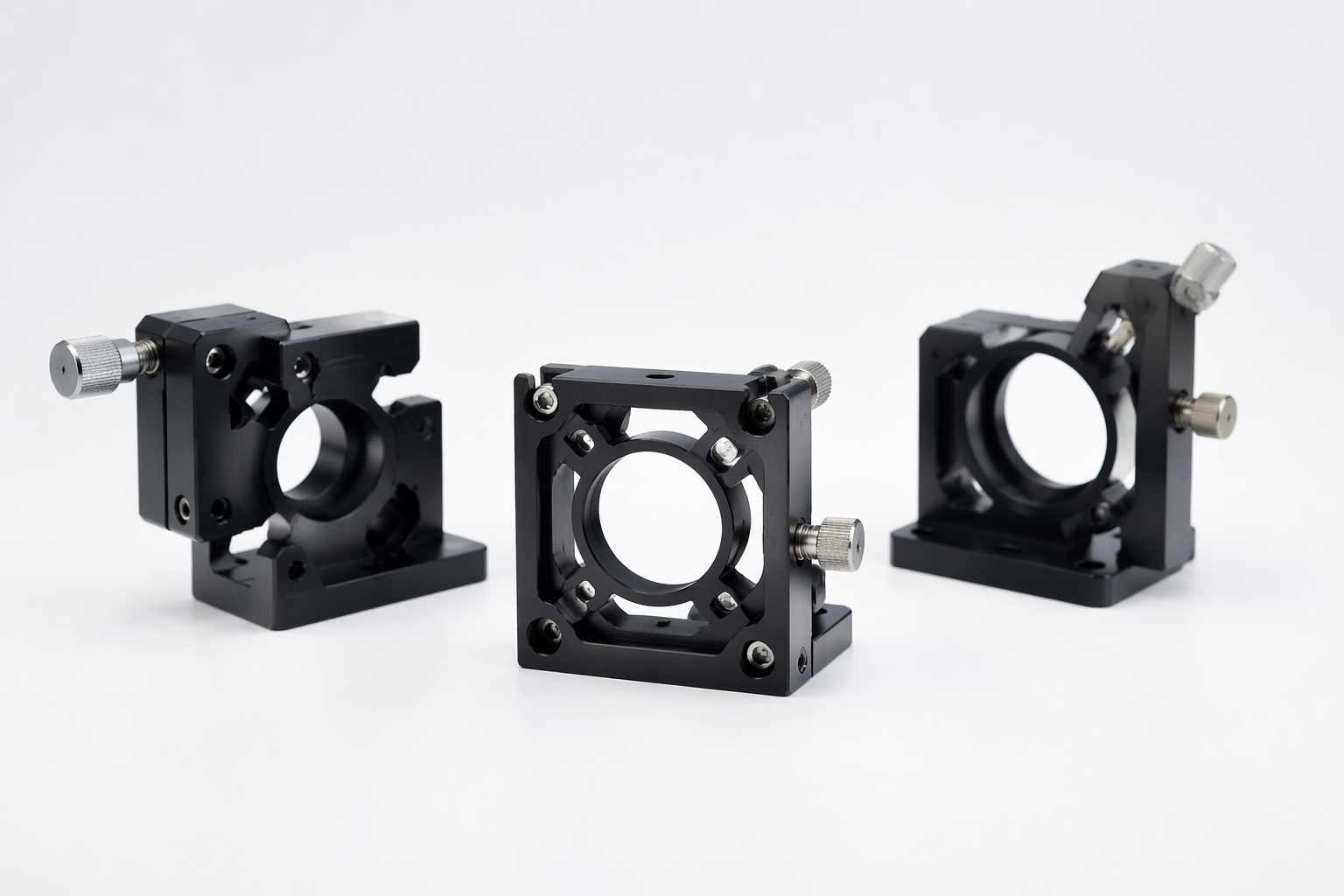

굴곡형 광학 미러 마운트: 설계 및 정밀 가공 고려 사항

정밀 광학 시스템에서 거울 마운팅은 단순히 광학 부품을 제자리에 고정하는 것을 넘어섭니다. 이는 시간이 지남에 따라 광학 부품을 얼마나 안정적으로 조정하고, 정렬하고, 안정적으로 유지할 수 있는지에 관한 것입니다. 바로 이 지점에서 플렉서 광학 거울 마운트가 중요해집니다.

슬라이딩 인터페이스, 틈새 끼워맞춤, 스프링 또는 다중 접촉 부품에 의존하는 기존 거울 마운트와 달리, 플렉서 광학 거울 마운트는 구조 자체 내에서 제어된 탄성 변형을 사용하여 작고 정밀한 움직임을 만듭니다.

이러한 설계 방식은 큰 조정 이동보다는 미세 조정, 반복성 및 장기 안정성이 더 중요한 응용 분야에서 널리 사용됩니다.

엔지니어, 소싱 팀 및 광학 시스템 설계자에게 플렉서 기반 거울 마운트의 가치는 단순히 더 진보된 것처럼 보이는 것이 아닙니다.

그 진정한 가치는 정밀 정렬 조건에서 기계적으로 어떻게 작동하는지, 열 및 진동 영향에 어떻게 반응하는지, 그리고 실제 생산에서 구조가 얼마나 제조 가능한지에 있습니다.

플렉서 광학 거울 마운트란 무엇인가요?

플렉서 광학 거울 마운트는 세심하게 설계된 얇은 단면 또는 유연한 특징의 탄성 변형을 통해 광학 거울을 고정하고 조정하도록 설계된 정밀 기계 마운트입니다.

기존의 기계적 유격에 의존하는 대신, 재료 자체의 제어된 유연성을 사용하여 움직임을 생성합니다.

실질적으로 이는 마운트가 기계적 유격을 줄여 매우 작고 예측 가능한 조정을 제공할 수 있음을 의미합니다. 움직임은 일반적으로 상대적으로 작은 범위로 제한되지만, 그 범위 내에서 움직임은 매우 반복적이고 안정적일 수 있습니다.

그렇기 때문에 플렉서 구조는 거울 위치의 미세한 각도 변화가 빔 방향, 이미지 품질 또는 정렬 일관성에 강하게 영향을 미칠 수 있는 광학 시스템에서 자주 사용됩니다.

이러한 유형의 마운트는 거울이 조립 중에 정확하게 배치되어야 할 뿐만 아니라 실제 작동 조건에서 시간이 지나도 그 위치를 유지해야 하는 시스템에서 일반적으로 사용됩니다.

광학 거울 마운트에 플렉서 구조를 사용하는 이유

광학 거울 마운트에 플렉서 구조가 사용되는 주된 이유는 민감한 광학 정렬 시스템이 기계적 불일치를 잘 용납하지 않기 때문입니다. 레이저 경로, 빔 조향 어셈블리, 간섭계 설정 및 소형 이미징 모듈에서 아주 작은 백래시나 마찰도 정렬 드리프트 또는 불안정한 조정 동작을 유발할 수 있습니다.

플렉서 기반 거울 마운트는 여러 가지 방법으로 이러한 문제를 해결하는 데 도움이 됩니다.

첫째, 백래시가 낮습니다. 움직임이 여러 움직이는 부품 간의 느슨한 기계적 맞물림이 아닌 변형에 의해 생성되기 때문에 기계적 유격을 크게 줄일 수 있습니다. 이는 미세 각도 조정에서 특히 중요합니다.

둘째, 높은 반복성을 지원합니다. 유연한 구조가 적절하게 설계되고 작동 범위가 재료의 탄성 영역 내에 유지되면, 움직임 동작은 한 조정 주기에서 다음 조정 주기까지 매우 일관되게 유지될 수 있습니다.

셋째, 슬라이딩 접촉에 의존하는 메커니즘에 비해 마찰이 적습니다. 마찰 감소는 종종 더 부드러운 미세 조정과 끈적임-미끄러짐 현상 감소로 이어지며, 이는 아주 작은 광학적 수정이 필요할 때 유용합니다.

넷째, 안정적인 미세 조정을 제공할 수 있습니다. 플렉서 구조는 정밀하고 제한된 범위의 움직임에 매우 적합합니다. 광학 정렬에서는 큰 조정 범위보다 이것이 더 가치 있는 경우가 많습니다.

마지막으로, 적절하게 설계된 플렉서 광학 거울 마운트는 우수한 장기 안정성을 제공할 수 있습니다. 마모, 유격 또는 불균일한 접촉 거동에 노출되는 인터페이스가 적으므로, 시간이 지남에 따라 구조가 더 예측 가능하게 정렬을 유지할 수 있습니다.

이러한 이유로 플렉서 기반 설계는 넓은 기계적 이동보다 안정성, 반복성 및 정밀도가 더 중요한 민감한 광학 정렬 시스템에 특히 적합합니다.

플렉서 거울 마운트의 주요 설계 고려 사항

플렉서 광학 거울 마운트를 설계하는 것은 단순히 얇은 단면을 만들고 구부러지도록 허용하는 것이 아닙니다. 구조는 전반적인 안정성과 제조 가능성을 유지하면서 필요한 움직임을 달성하도록 설계되어야 합니다.

가장 중요한 문제 중 하나는 강성과 유연성 사이의 균형입니다. 플렉서 영역은 원하는 조정을 허용할 만큼 충분히 유연해야 하지만, 마운트 전체는 드리프트, 왜곡 및 외부 교란에 저항할 만큼 충분히 강해야 합니다.

구조가 너무 단단하면 미세 조정이 어려워집니다. 너무 유연하면 마운트가 진동에 민감해지거나 위치 안정성을 잃을 수 있습니다.

또 다른 중요한 요소는 조정 범위입니다. 플렉서 거울 마운트는 일반적으로 큰 조정 이동보다는 작고 정밀한 움직임에 가장 적합합니다. 설계는 광학 시스템의 실제 정렬 요구 사항과 일치해야 합니다. 필요한 것보다 더 많은 이동을 달성하기 위해 구조를 과도하게 사용하면 안정성이 저하되거나 피로 수명이 단축될 수 있습니다.

프리로드 전략 또한 중요합니다. 많은 정밀 조정 시스템은 접촉 조건을 일정하게 유지하고 움직임 불확실성을 최소화하기 위해 프리로드에 의존합니다. 플렉서 기반 거울 마운트에서는 프리로드가 조정의 부드러움, 복귀 동작 및 장기 반복성에 영향을 미칠 수 있습니다.

프리로드 접근 방식은 마운트 형상, 조정 나사 배열 및 예상 작동 환경과 호환되어야 합니다.

열 안정성은 또 다른 중요한 문제입니다. 광학 시스템에서 온도 변화는 치수 변화가 매우 작더라도 정렬에 영향을 미칠 수 있습니다. 재료 팽창, 구조적 비대칭 및 클램핑 방법은 모두 마운트가 열적으로 어떻게 작동하는지에 영향을 미칠 수 있습니다.

레이저 시스템, 이미징 어셈블리 및 정밀 측정 장치의 경우 설계 초기 단계에서 열 거동을 고려해야 합니다.

구조는 또한 진동 민감성에 대해 평가되어야 합니다. 플렉서 섹션은 의도적으로 유연하기 때문에 설계가 제대로 균형을 이루지 않으면 민감해질 수 있습니다. 이는 기계 진동, 운송 충격 또는 동적 작동 조건을 겪는 장비에서 특히 관련이 있습니다.

거울 고정 방법도 똑같이 중요합니다. 거울을 안전하게 고정하는 것만으로는 충분하지 않습니다. 고정 설계는 일관된 위치를 유지하면서 광학 부품에 원치 않는 스트레스를 가하는 것을 피해야 합니다. 정밀 광학 어셈블리에서는 거울과 마운트 사이의 인터페이스가 종종 플렉서 메커니즘 자체만큼 중요합니다.

마지막으로, 많은 실제 시스템은 컴팩트한 공간 제약이 있습니다. 표준 거울 마운트는 너무 크거나, 너무 높거나, 주변 광학 기계 레이아웃에 통합하기가 너무 어려울 수 있습니다.

플렉서 기반 설계는 성능뿐만 아니라 제한된 설치 공간에 맞게 조정되면서도 제어된 조정을 지원할 수 있기 때문에 종종 선택됩니다.

정밀 광학 마운트를 위한 재료 선택

플렉서 광학 거울 마운트의 재료 선택은 기계적 기능, 열 거동, 무게, 가공 난이도 및 비용을 기반으로 해야 합니다. 일반적인 재료 카탈로그 연습으로 취급되어서는 안 됩니다.

알루미늄(6061-T6)은 많은 광학 마운트에 실용적인 첫 번째 선택인 경우가 많습니다. 가볍고, 효율적으로 가공되며, 하우징, 브래킷, 정렬 마운트와 같은 광학 기계 구조물에 널리 사용됩니다. 프로토타이핑 속도, 비용 제어 및 합리적인 구조적 성능이 모두 중요한 프로젝트의 경우 알루미늄은 강력한 균형을 제공합니다.

또한 외관 및 stray light 제어를 위해 광학 응용 분야에서 일반적으로 사용되는 흑색 아노다이징을 포함하여 아노다이징에 적합합니다. 그러나 가장 높은 강성 또는 열 안정성이 요구되는 경우 알루미늄이 항상 최선의 선택은 아닙니다.

303, 304 또는 316 스테인리스 스틸은 더 높은 강성, 더 높은 강도 또는 더 까다로운 조건에서 개선된 치수 안정성이 필요할 때 종종 선호됩니다. 구조적 강성이 무게보다 더 중요하거나 작동 환경에서 더 큰 내구성과 내식성이 요구될 때 더 나은 선택이 될 수 있습니다.

단점은 스테인리스 스틸이 알루미늄보다 무겁고 가공하기 어려워 제조 시간과 비용이 증가할 수 있다는 것입니다.

일부 특수 설계에서는 무게 감소와 구조적 강도가 모두 중요할 때 티타늄을 고려할 수 있습니다. 다른 경우에는 열팽창을 가능한 한 최소화해야 할 때 인바(Invar)가 관련될 수 있습니다.

이러한 재료는 일반적으로 더 까다로운 열 또는 무게 관련 요구 사항이 있는 응용 분야에 사용되며, 일반적인 광학 마운트 설계에는 항상 필요한 것은 아닙니다.

실제로 재료 결정은 마운트의 기능과 직접 연결되어야 합니다. 주요 우선 순위가 빠른 가공과 낮은 질량이라면 알루미늄이 더 적합할 수 있습니다. 강성과 구조적 안정성이 더 중요하다면 스테인리스 스틸이 더 나은 선택일 수 있습니다. 열 드리프트가 매우 민감하다면 더 특수한 재료를 평가해야 할 수도 있습니다.

플렉서 기반 광학 부품의 CNC 가공 과제

제조 관점에서 볼 때, 플렉서 광학 거울 마운트는 일반적인 견고한 브래킷이나 표준 광학 홀더보다 더 까다롭습니다. 설계는 종이 상으로는 간단해 보일 수 있지만, 얇은 유연한 단면과 미세 조정 기능이 도입되면 가공 난이도가 크게 증가합니다.

가장 큰 과제 중 하나는 얇은 플렉서 단면의 가공입니다. 이 영역은 사용 중 탄성 변형을 위해 의도적으로 가늘게 만들어졌습니다. 그러나 가공 중에는 동일한 형상으로 인해 클램핑 힘, 절삭력 및 잔류 응력 방출로 인한 변형에 취약해집니다.

황삭 가공 중에는 치수적으로 올바르게 보이는 특징이 재료가 제거되거나 부품의 클램프가 풀리면 변형될 수 있습니다.

이는 가공 중 응력 제어 문제로 직결됩니다. 플렉서 기반 부품은 작은 기하학적 변화가 움직임 거동에 영향을 미칠 수 있기 때문에 일반적인 견고한 부품보다 더 민감합니다.

가공 순서, 여유 공차, 공구 경로 전략 및 고정 방법은 모두 응력 분포 및 방출 방식에 영향을 미칩니다. 응력이 신중하게 관리되지 않으면 개별 치수가 허용 가능하더라도 최종 부품이 의도한 대로 작동하지 않을 수 있습니다.

또 다른 일반적인 어려움은 작은 슬롯, 미세한 특징 및 제어된 코너 전환의 가공입니다. 플렉서 메커니즘은 종종 좁은 절단, 작은 반경 및 강성 영역과 유연한 영역 간의 정밀한 전환에 의존합니다.

공구 선택 및 가공 전략은 이러한 특징에 직접적인 영향을 미칩니다. 이 영역에서 제어력이 부족하면 강성, 움직임 일관성 및 피로 성능이 변경될 수 있습니다.

치수 일관성도 중요합니다. 프로토타입에서는 하나의 부품을 수동으로 조정하거나 선택적으로 검사할 수 있습니다. 반복 생산 또는 소량 생산에서는 여러 부품에 걸쳐 일관된 거동을 유지하는 것이 과제가 됩니다. 플렉서 광학 거울 마운트는 한 번만 가공할 수 있을 뿐만 아니라 안정적인 성능으로 재현 가능해야 합니다.

표면 마감도 신중하게 처리해야 합니다. 많은 광학 기계 프로젝트에서 흑색 아노다이징은 외관을 개선하고 원치 않는 반사를 줄이는 데 사용됩니다.

그러나 마감 공정은 치수에 민감한 영역에 영향을 미칠 수 있습니다. 특히 설계에 미세한 유연성 단면, 정밀한 인터페이스 또는 조정에 중요한 표면이 포함된 경우 더욱 그렇습니다. 이는 마감 계획을 최종 미용 단계로 취급하기보다는 초기에 고려해야 함을 의미합니다.

마지막으로, 공차 및 검사 고려 사항은 단순히 일반적인 도면 완전성뿐만 아니라 기능 중심으로 정의되어야 합니다. 플렉서 기반 광학 부품의 경우 중요한 검사 항목에는 얇은 단면 형상, 특징 대칭성, 장착 평면도, 구멍 위치 및 조정 관련 특징의 일관성이 포함될 수 있습니다.

많은 경우, 주요 치수는 표준 작업장 검사뿐만 아니라 CMM 측정과 같은 집중적인 검사 방법을 통해 확인해야 합니다.

요컨대, 플렉서 광학 거울 마운트를 가공하는 것은 단순히 공칭 치수에 도달하는 것이 아닙니다. 이는 실제 사용에서 안정적인 광학 정렬을 지원하는 형상, 응력 조건 및 중요 특징을 갖춘 부품을 생산하는 것입니다.

광학 및 레이저 시스템의 일반적인 응용 분야

플렉서 광학 거울 마운트는 정밀하고 안정적인 거울 위치 지정이 필요한 다양한 광학 및 광자 시스템에 사용됩니다.

레이저 시스템에서는 작은 각도 조정이 시간이 지나도 안정적으로 유지되어야 하는 곳에 자주 사용됩니다. 약간 이동하는 거울은 빔 방향을 변경하거나 커플링 효율성을 감소시키거나 전반적인 시스템 성능에 영향을 미칠 수 있습니다.

빔 조향 어셈블리에서는 미세한 각도 제어가 필수적입니다. 플렉서 기반 마운트는 예측 가능한 반응과 최소한의 움직임 불확실성으로 거울을 배치해야 할 때 유용합니다.

간섭계에서는 반복성과 낮은 기계적 드리프트가 특히 중요합니다. 이러한 시스템은 매우 작은 위치 변화에 민감하기 때문에 거울 마운트의 안정성은 측정 품질에 직접적인 영향을 미칠 수 있습니다.

반도체 광학 장비에서는 구조적 정밀도, 치수 일관성 및 제어된 움직임이 종종 필요합니다. 이러한 시스템에 사용되는 마운트는 조정 정밀도만큼 통합이 중요한 제약된 어셈블리에 적합해야 할 수도 있습니다.

이러한 응용 분야가 모두 동일한 마운트 형상을 사용하는 것은 아니지만, 안정적인 기계적 거동으로 뒷받침되는 정밀한 광학 정렬이라는 공통적인 필요성을 공유합니다.

설계 검토에서 정밀 제조까지

XY-GLOBAL은 플렉서 광학 거울 마운트가 단순한 가공 부품 이상의 의미를 지닌다는 것을 알고 있습니다. 그 성능은 설계 의도가 제조 과정에서 얼마나 잘 구현되는지에 달려 있습니다.

저희는 얇은 플렉서 영역, 중요 특징, 재료 선택, 공차 전략 및 마감 영향에 중점을 둔 설계 검토로 시작합니다. DFM 지원, 정밀 CNC 가공, 프로토타입 검증 및 중요 치수 검사를 통해 플렉서 기반 광학 부품을 실제 생산에 실용적으로 만듭니다.

미세 특징 가공부터 흑색 아노다이징 조율까지, 저희 팀은 정밀 광학 응용 분야에 필요한 공정 제어를 통해 맞춤형 광학 기계 부품을 지원합니다.

귀하의 프로젝트를 위한 맞춤형 광학 기계 부품을 찾고 계시다면, 자세한 내용은 저희 광학 부품 페이지를 방문해 주십시오.

자주 묻는 질문

플렉서 광학 거울 마운트는 기존 거울 마운트와 어떻게 다릅니까?

기존 거울 마운트는 종종 스프링, 나사 및 접촉하는 움직이는 부품에 의존하는 반면, 플렉서 기반 거울 마운트는 움직임을 위해 유연한 구조적 특징을 사용합니다. 이는 일반적으로 미세 광학 조정에서 백래시를 줄이고 반복성을 향상시키는 데 도움이 됩니다.

광학 거울 마운트에 플렉서 구조가 사용되는 이유는 무엇입니까?

민감한 광학 정렬 시스템은 종종 낮은 백래시, 낮은 마찰, 안정적인 미세 조정 및 더 나은 장기 위치 일관성을 요구하기 때문에 사용됩니다.

플렉서 광학 거울 마운트는 넓은 조정 범위에 적합합니까?

대개 그렇지 않습니다. 플렉서 구조는 일반적으로 넓은 이동보다는 작고 정밀한 조정 범위에 더 적합합니다.
