„Eine praxisnahe Perspektive aus jahrelanger Erfahrung in der Produktion“
Inhaltsverzeichnis
- Eine CNC-Maschine = Gesteuertes Bewegungssystem
- Mehr Achsen bedeuten weniger Fehler.
- Die Schwierigkeit liegt in der Form.
- Werkzeugzugang ist wichtig
- CNC Works bleibt konstant
- Erfahrung bedeutet zu wissen, worauf man achten soll.
- Warum wir uns auf komplexe Strukturbauteile konzentrieren
- Häufig gestellte Fragen

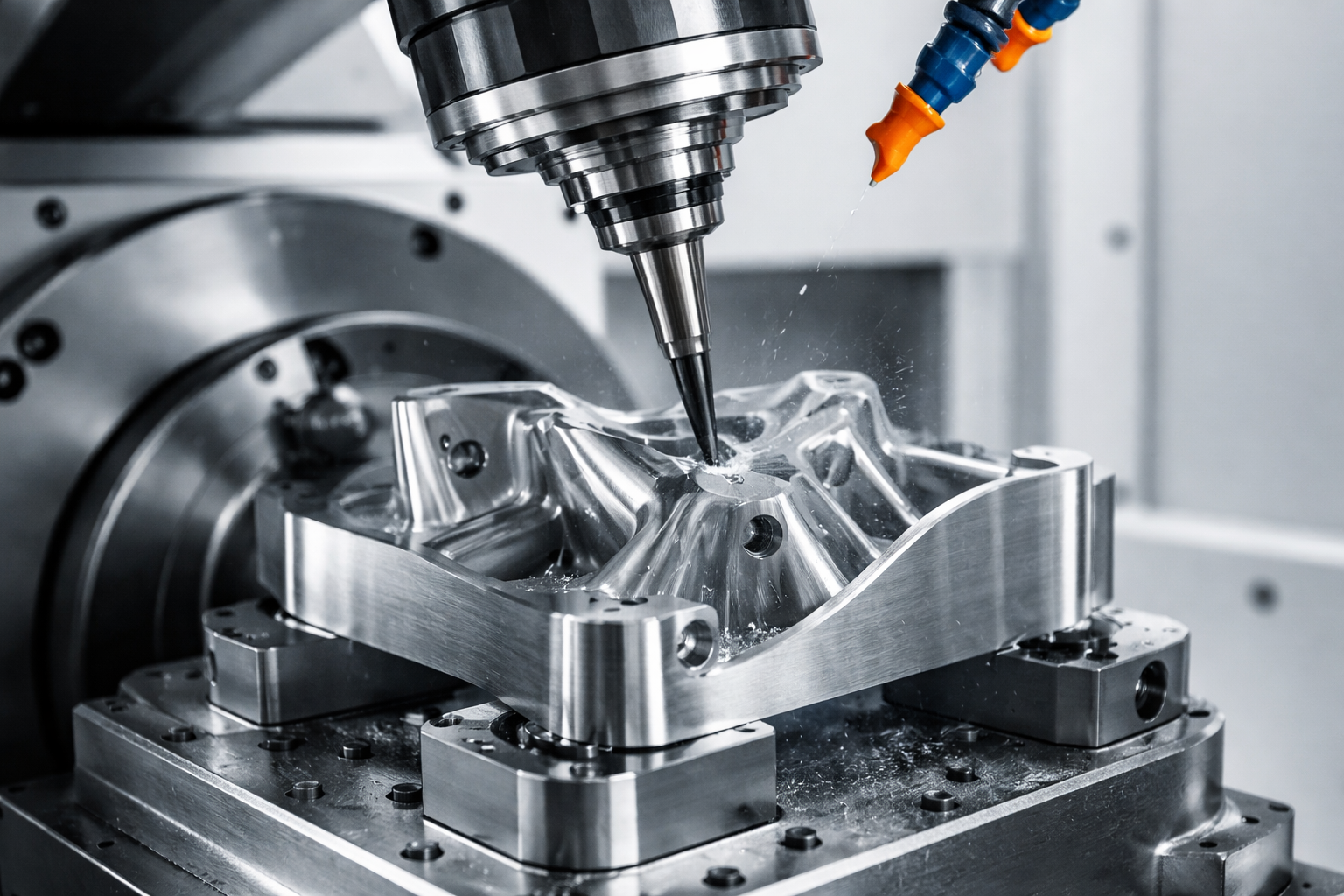

Wenn die Leute zum ersten Mal eine 5-Achs-Maschine in Betrieb sehen, sind sie beeindruckt.
Der Tisch dreht sich. Die Spindel neigt sich. Die Werkzeugwege wirken dicht und präzise.
Es scheint, als könne die Maschine alles herstellen.
Doch jahrelange Erfahrung in der Zerspanung hat mir Folgendes gelehrt: Bei komplexen Bauteilen geht es nicht um beeindruckende Bewegungsabläufe. Es geht um Kontrolle und Stabilität. Es geht darum, was tatsächlich dort passiert, wo das Werkzeug auf das Material trifft.
Dies gilt insbesondere für die Herstellung von hochpräzisen CNC-Bearbeitungsteilen, bei denen bereits geringfügige Abweichungen das Endergebnis beeinflussen können.
Komplexität ist nicht visuell. Sie ist mechanisch .
Eine CNC-Maschine ist lediglich ein gesteuertes Bewegungssystem.
Wenn man eine CNC-Maschine auseinandernimmt, ist das nichts Mystisches.
Die Steuerung liest das Programm und sendet Befehle. Servomotoren bewegen die Achsen. Encoder melden die Position an das System zurück. Die Spindel hält das Werkzeug und trägt Material ab.
Das war’s.
Man spricht ständig von engen Toleranzen. Doch Toleranzwerte entstehen nicht durch Zauberei. Sie sind das Ergebnis eines stabilen Regelkreises.
Wenn die Bewegung präzise und wiederholbar ist, kann der Pfad immer wieder mit minimalen Abweichungen ausgeführt werden.
Komplexe Bearbeitungsprozesse beginnen mit kontrollierten Bewegungen, insbesondere bei der Herstellung von CNC-Bearbeitungsteilen, die eine stabile und wiederholbare Genauigkeit erfordern.
Mehr Achsen bedeuten nicht „fortschrittlicher“. Sie bedeuten weniger Fehler.
Eine 3-Achs-Maschine kann vieles leisten. Doch abgewinkelte Merkmale, Seitenwände und komplexe Geometrien erfordern oft das Wenden des Werkstücks.
Jedes erneute Einspannen birgt ein erhöhtes Risiko. Jede neue Einstellung steigert die Wahrscheinlichkeit einer Fehlausrichtung.
Theoretisch kann man das ausgleichen. In der Realität häufen sich Fehler.
Eine 5-Achs-Maschine verringert dieses Risiko. Sie ermöglicht es dem Werkzeug, sich dem Werkstück aus verschiedenen Winkeln zu nähern, ohne das Werkstück selbst zu bewegen.
Weniger Einrichtungsschritte bedeuten oft mehr Konsistenz. Nicht weil die Maschine besonders ausgefeilt ist, sondern weil unnötige Schritte entfallen.
Dies ist besonders wichtig bei der Herstellung von hochpräzisen CNC-Bearbeitungsteilen, bei denen die Positionsgenauigkeit über mehrere Bearbeitungsschritte hinweg stabil bleiben muss.
Darin liegt der eigentliche Wert.
Die eigentliche Schwierigkeit liegt selten in der Form.
Nach genügend Jahren in der Zerspanung verändert sich Ihre Vorstellung von „komplex“.
Manche Teile sehen kompliziert aus. Sie weisen überall Kurven und Flächen auf. Sind die Werkzeugwege jedoch klar definiert und das Material stabil, sind sie gut zu bearbeiten .
Andere Teile sehen einfach aus. Genau diese Teile sind es aber oft, die Probleme bereiten.
Eine tiefe und enge Vertiefung schwächt das Werkzeug beim Eindringen.
Die Vibrationen nehmen zu. Die Oberflächenbeschaffenheit leidet.
Eine lange, dünne Wand kann sich beim Abbau innerer Spannungen bewegen. Selbst bei korrekter Programmierung kommt es zu Materialverschiebungen.
Eine große, ebene Fläche mit strengen Oberflächenanforderungen kann sich verformen, wenn die Wärme nicht kontrolliert wird.
Diese Probleme haben nichts mit dem Aussehen zu tun. Es geht um Physik.
Die Komplexität liegt in der Steifigkeit, der Wärmeentwicklung und dem Materialverhalten – nicht allein in der Geometrie. Viele anspruchsvolle CNC-Bearbeitungsteile scheitern nicht an ihrer Form, sondern an diesen physikalischen Grenzen.
Werkzeugzugänglichkeit ist wichtiger als die Ästhetik des Werkzeugwegs.
In Besprechungen konzentrieren sich die Teilnehmer oft auf das Programm. Sie fragen nach Werkzeugstrategien und fortgeschrittenen CAM-Funktionen.
In der Werkstatt stellt sich die Frage einfacher: Kann das Werkzeug sauber schneiden und stabil bleiben?
Man kann einen Werkzeugweg perfekt simulieren. Sobald der Fräser jedoch zu weit ausfährt, nimmt die Steifigkeit ab.
Der Klang verändert sich. Man hört zunächst ein Gemurmel. Dann wird es auch an der Oberfläche sichtbar.
Die Software hat ihren Job gemacht. Die Physik hat nicht mitgespielt.
Ist eine Innenecke zu scharfkantig, muss ein kleineres Fräswerkzeug verwendet werden. Ein kleineres Werkzeug bedeutet langsamere Vorschübe, längere Bearbeitungszeiten und ein höheres Bruchrisiko.
Wenn wir also eine Zeichnung begutachten, denken wir selten zuerst an die Programmierung. Wir denken an die Zugänglichkeit.
Kann das Werkzeug eingeführt werden? Bleibt es stabil? Werden die Späne ordnungsgemäß abgeführt? Wo entsteht Wärme?
Die Zerspanung findet nicht auf einem Bildschirm statt. Sie findet zwischen Stahl und Hartmetall statt.
CNC eignet sich für komplexe Teile, weil es gleichbleibende Ergebnisse liefert.
Komplexe Bauteile erfordern oft lange Abfolgen präziser, kontinuierlicher Bewegungen.
Die manuelle Bearbeitung hängt stark vom Bediener ab. Selbst erfahrene Maschinenbediener weisen natürliche Abweichungen in ihren Bewegungen und ihrem Timing auf.
CNC-Maschinen ermüden nicht. Sie passen sich nicht intuitiv an. Sobald die Parameter eingestellt und überprüft sind, wiederholen sie dieselbe Bewegung exakt.
Diese Konsistenz ist in der Produktion von entscheidender Bedeutung.
Die Herstellung eines einwandfreien Teils ist auf vielfältige Weise möglich. Die Fertigung von fünfzig identischen Teilen innerhalb desselben Toleranzbereichs stellt eine ganz andere Herausforderung dar.
Aus diesem Grund sind Branchen, die auf hochpräzise CNC-Bearbeitungsteile angewiesen sind, stark von CNC-Systemen für eine wiederholbare Produktion abhängig.
Komplexe Bauteile erfordern Präzision. CNC liefert sie.
Erfahrung bedeutet, zu wissen, worauf man achten soll.
Im Laufe der Zeit verändert sich die Art und Weise, wie man eine Zeichnung interpretiert.
Dann hören Sie auf, Oberflächen zu zählen.
Sie werden anfangen, über Verformungen nachzudenken. Sie denken über die Einspannstrategie nach. Sie denken über den Wärmefluss nach und darüber, wie das Material unter Belastung reagiert.
Erfahrung bedeutet nicht, Zahlen auswendig zu lernen. Sie bedeutet, die Zusammenhänge zwischen Maschine, Werkzeug und Material zu verstehen.
Komplexe Bauteile sind nicht mysteriös. Es handelt sich um kontrollierte technische Probleme.
Warum wir uns auf komplexe Strukturbauteile konzentrieren
Im Laufe der Jahre haben wir uns auf hochpräzise Strukturbauteile konzentriert.
Nicht etwa, weil „komplex“ beeindruckend klingt, sondern weil wir wissen, was zum Ausfall dieser Teile führt.
Mehrachsige Oberflächen, tiefe Kavitäten, dünne Wände und hohe Wiederholgenauigkeit stoßen alle an dieselben Grenzen. Sie testen die Steifigkeit, die Steuerung und den Prozess.
Wenn die Maschine stabil ist, das Werkzeug passt und die Vorrichtung hält, wird der Arbeitsablauf vorhersehbar.
Das ist der Zeitpunkt, an dem sich „komplex“ in etwas verwandelt, das man mit Zuversicht ausführen kann.
Wenn Sie ein Bauteil haben, das einfach aussieht, aber nie stabil läuft – oder ein mehrachsiges Bauteil, das in einer Aufspannung fertiggestellt werden muss.
— Sprechen Sie mit uns . Wir werden es aus Herstellersicht betrachten.
Nicht nur um einen Preis anzugeben.
Aber um das Problem zu analysieren und zu lösen .
Häufig gestellte Fragen
Was macht ein CNC-gefertigtes Bauteil komplex?
Ein CNC-gefertigtes Bauteil gilt als komplex, wenn es tiefe Hohlräume, dünne Wände, enge Toleranzen oder Geometrien mit mehreren Oberflächen aufweist. Diese Merkmale erfordern häufig fortschrittliche Bearbeitungsstrategien oder mehrachsige CNC-Maschinen.
Können komplexe Teile mit einer 3-Achs-CNC-Maschine bearbeitet werden?
Einige komplexe Teile können auf einer 3-Achs-Maschine hergestellt werden, Teile mit abgewinkelten Oberflächen oder schwierigem Werkzeugzugang erfordern jedoch häufig eine 5-Achs-CNC-Bearbeitung, um die Rüstzeiten zu verkürzen und die Genauigkeit zu verbessern.
Besuchen Sie unsere Service-Website!

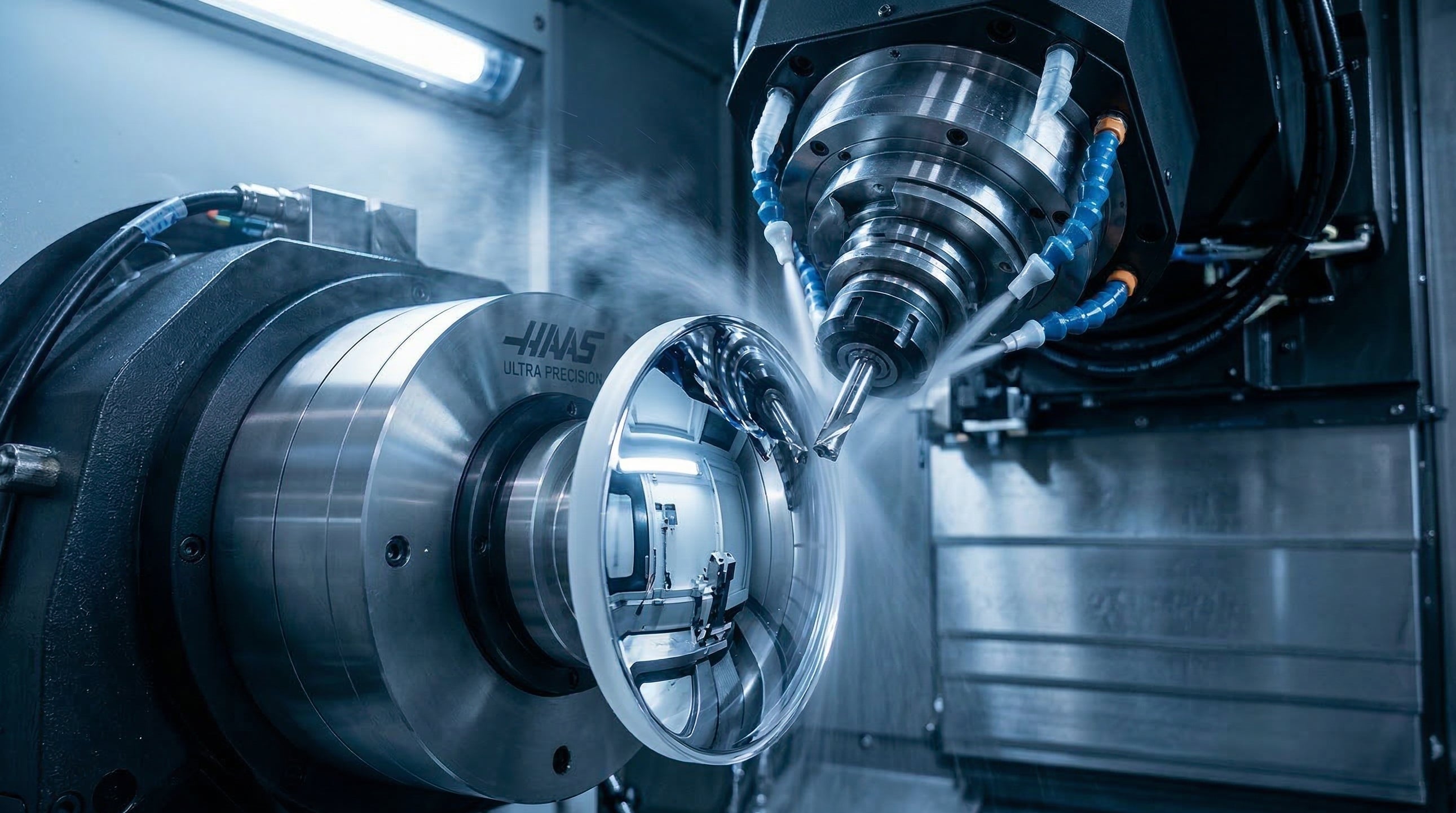

CNC-Bearbeitung für optische Komponenten
