Teilefertigung: Die Wahl des richtigen Verfahrens für Präzisionsteile

Was Käufer gewöhnlich wissen wollen

Wenn Menschen nach Teilefertigung suchen, versuchen sie normalerweise, einige praktische Fragen zu beantworten. Sie möchten wissen, wie ein Teil hergestellt werden sollte, welches Verfahren geeignet ist, welche Toleranz realistisch ist und wie sich die Kosten mit der Menge ändern.

Eine Zeichnung mag einfach aussehen, aber der Herstellungsweg kann das Ergebnis stark verändern. Dasselbe Teil kann durch CNC-Bearbeitung, MIM, CIM oder Druckguss hergestellt werden, aber die Lieferzeit, die Stückkosten und die erreichbare Genauigkeit können sehr unterschiedlich sein.

Warum die Prozessauswahl wichtig ist

Eine gute Teilefertigung beginnt mit der Prozessauswahl, nicht mit der Produktion. Wenn der Prozess zu schnell gewählt wird, kann das Teil zwar noch hergestellt werden, aber die Kosten steigen oft später aufgrund von zusätzlicher Bearbeitung, Nachbearbeitung oder unnötiger Inspektion.

Eine nützliche Methode zur Beurteilung eines Prozesses ist es, vier Faktoren zusammen zu betrachten:

• Material
• Geometrie
• Toleranz
• Produktionsvolumen

Diese vier Punkte entscheiden in der Regel, ob das Projekt bei der Bearbeitung bleiben oder zum Formen oder Gießen übergehen sollte.

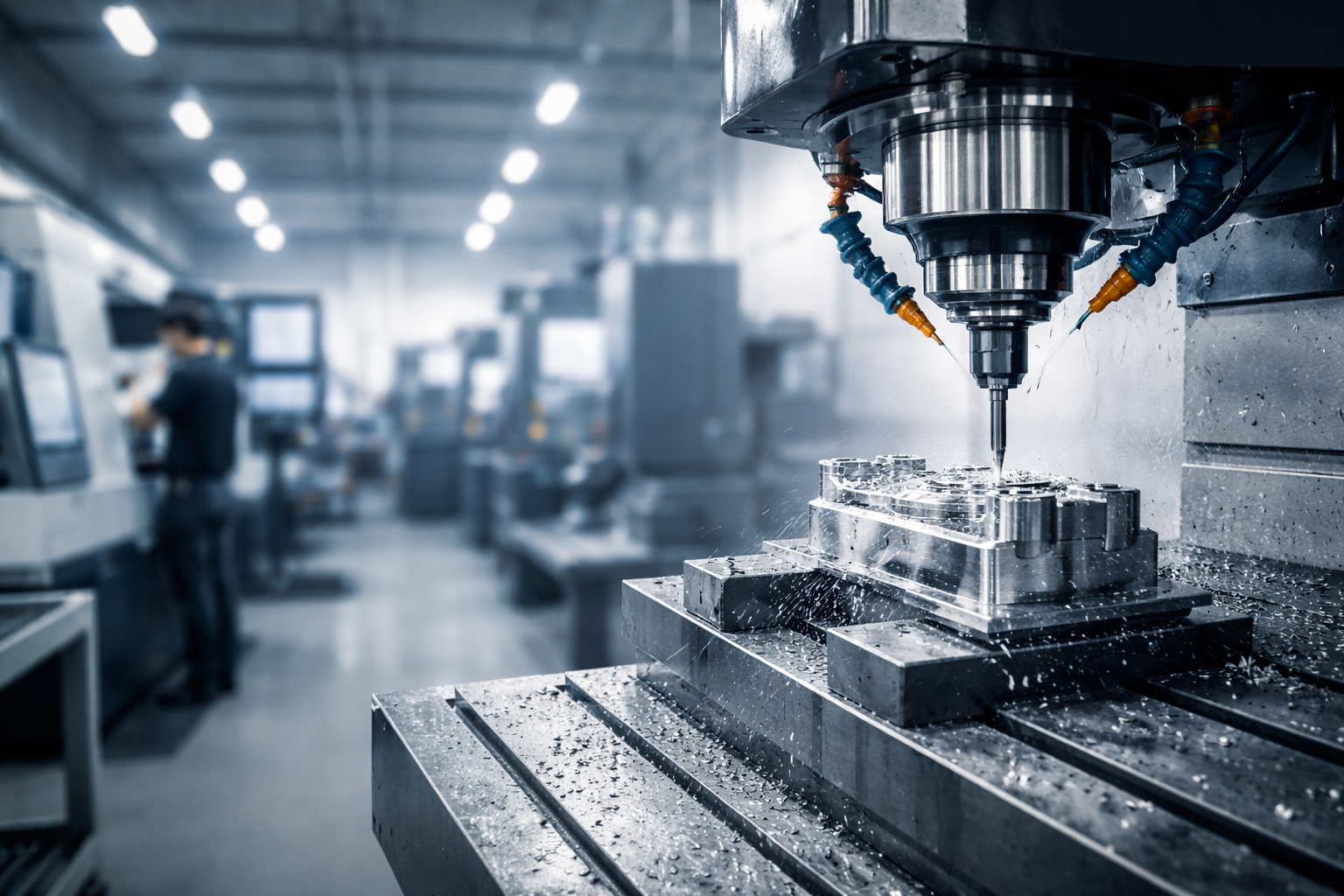

CNC-Bearbeitung ist oft der erste Schritt

Für Prototypen und Kleinserien ist die CNC-Bearbeitung meist die direkteste Option in der Teilefertigung. Sie funktioniert gut für Materialien wie Aluminium 6061, Edelstahl 304, 316L, Titan, Messing und technische Kunststoffe.

Bei vielen Projekten kann CNC Folgendes erreichen:

• Allgemeine Toleranz: ±0,01 mm
• Kritische Merkmale: enger, je nach Struktur
• Oberflächengüte: Ra1.6 bis Ra0.8, oder besser in Schlüsselbereichen

Deshalb wird CNC oft in der Musterphase eingesetzt, besonders wenn die Zeichnung noch in Bearbeitung ist.

Das Volumen ändert den richtigen Fertigungsweg

Ein Prozess, der für 20 Teile gut funktioniert, ist möglicherweise nicht der richtige für 20.000 Teile. Dies ist eine der wichtigsten Ideen in der Teilefertigung.

Zum Beispiel kann ein kleines Edelstahlteil für 20–50 Stück gefertigt werden, da keine Werkzeugkosten anfallen. Wenn aber der jährliche Bedarf 5.000 Stück oder 10.000 Stück erreicht, kann MIM wettbewerbsfähiger werden, da es die Bearbeitungszeit und den Materialausschuss reduziert.

Der beste Prozess ist nicht festgelegt. Er ändert sich mit dem Projektstadium, der Menge und der Designreife.

Material treibt auch den Prozess an

Die Materialwahl ist ein weiterer wichtiger Bestandteil der Teilefertigung. Verschiedene Materialien passen natürlich zu verschiedenen Prozessen.

Ein Metallteil kann per CNC oder MIM gefertigt werden. Ein Aluminiumgehäuse mit hohem Volumen ist möglicherweise besser für den Druckguss geeignet. Ein Keramikteil, das zur Isolierung oder Verschleißfestigkeit verwendet wird, benötigt möglicherweise CIM anstelle von Metallverarbeitung.

Einige gängige Beispiele sind:

• Aluminiumoxid: Isolierung, Verschleißfestigkeit, Einsatztemperatur bis zu 1600 °C
• Aluminiumnitrid: Wärmeleitfähigkeit um 140–180 W/m·K
• 17-4PH Edelstahl: häufig in kleinen strukturellen MIM-Teilen
• 6061 Aluminium: häufig in bearbeiteten Gehäusen und Halterungen

Diese Beispiele zeigen, warum die Prozesswahl nicht von den Materialanforderungen getrennt werden kann.

Toleranz sollte zur Funktion passen

Viele Zeichnungen lassen jede Dimension gleich wichtig erscheinen, aber das ist in der realen Teilefertigung selten der Fall.

Eine Montagefläche benötigt möglicherweise ±0,01 mm, während eine unkritische Außenkante mit ±0,05 mm in Ordnung sein kann. Wenn die gesamte Zeichnung zu eng kontrolliert wird, erhöhen sich die Bearbeitungszeit, die Inspektionszeit und das Ausschussrisiko.

Der bessere Ansatz ist also einfach:
Kritische Merkmale eng kontrollieren und unkritische Abmessungen, wo möglich, lockern.

Dies verbessert in der Regel sowohl die Kosten als auch die Lieferzeit.

Ein einfaches Fallbeispiel

Nehmen Sie als Beispiel ein kleines Verriegelungsteil aus Edelstahl.

Am Anfang benötigt der Kunde nur 30 Musterstücke. In diesem Fall ist die CNC-Bearbeitung die bessere Wahl, da das Design sich noch ändern kann und keine Investition in Werkzeuge erforderlich ist.

Später, nach Abschluss der Tests, steigt der jährliche Bedarf auf 20.000 Stück. Zu diesem Zeitpunkt kann dasselbe Teil besser durch MIM hergestellt werden. Der Grund ist nicht, dass sich das Teil geändert hat, sondern dass sich das Produktionsziel geändert hat. Mit stabiler Geometrie und höherem Volumen kann MIM die Stückkosten effektiver senken.

Dies ist eine häufige Situation in der Teilefertigung:
Der Prototypenprozess und der Massenproduktionsprozess sind oft nicht identisch.

DFM hilft, Kosten zu senken, bevor die Produktion beginnt

Viele Fertigungsprobleme beginnen in der Zeichnung, nicht in der Werkstatt. Tiefe Taschen, scharfe Innenkanten, unrealistische Wandstärken oder zu viele unnötig enge Toleranzen können die Produktion erschweren.

Eine DFM-Überprüfung hilft oft, dies frühzeitig durch kleine Änderungen zu lösen, wie z. B.:

• Vergrößerung des Eckradius
• Reduzierung unnötiger Toleranzen
• Verbesserung des Werkzeugzugangs
• Trennung von kosmetischen und funktionalen Oberflächen

Dies sind keine großen Designänderungen, aber sie können einen echten Unterschied in Bezug auf Ausbeute, Bearbeitungszeit und Lieferstabilität ausmachen.

Letzter Gedanke

Letztendlich geht es bei der guten Teilefertigung darum, den richtigen Prozess im richtigen Stadium einzusetzen. Der am besten geeignete Weg hängt von Material, Geometrie, Toleranz und Volumen ab.

Wenn diese Punkte frühzeitig überprüft werden, ist das Teil in der Regel einfacher zu kalkulieren, einfacher herzustellen und einfacher vom Prototypen zur Massenproduktion zu skalieren.
