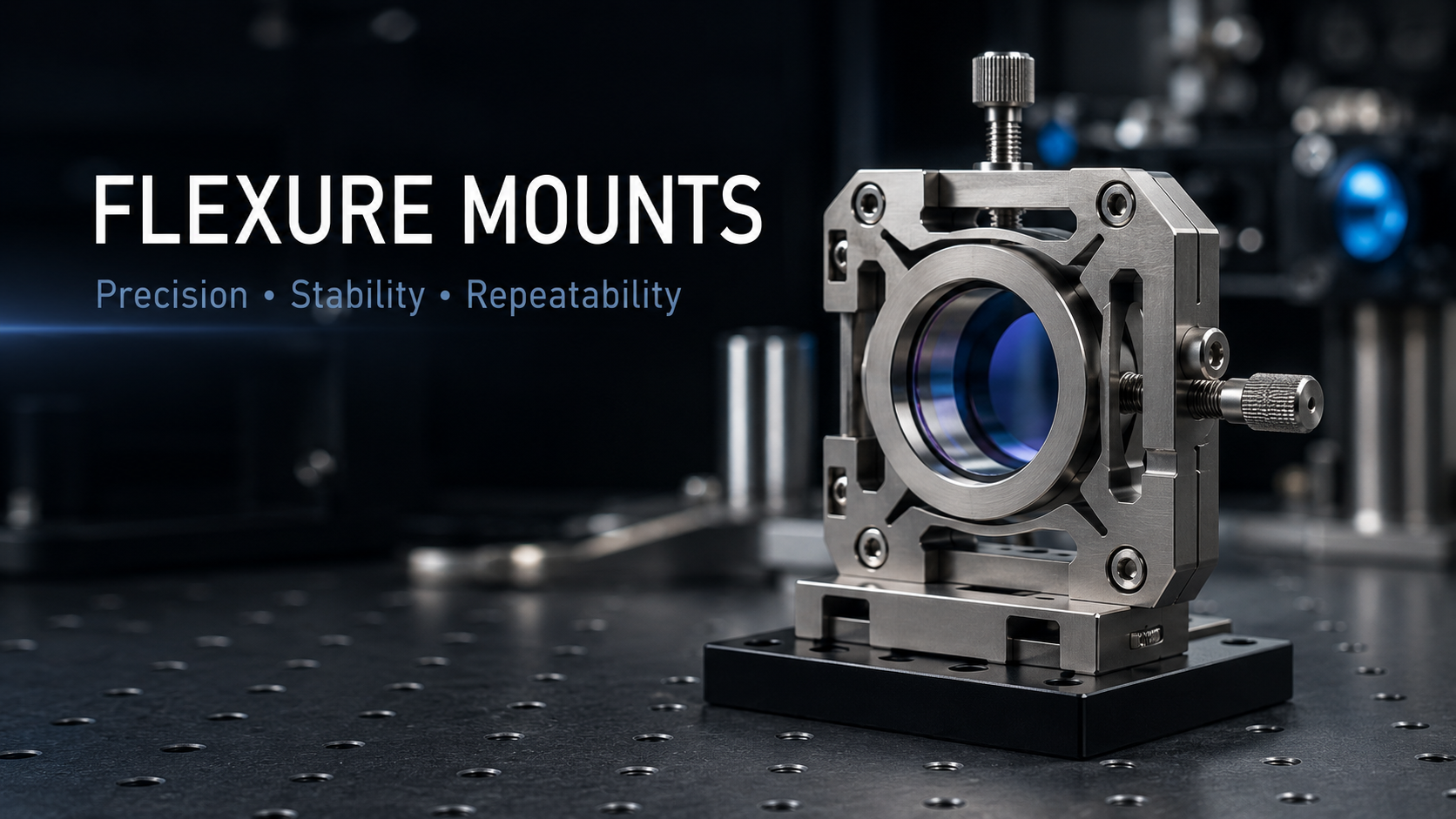

Biegegelenke für präzise optische und mechanische Baugruppen

Flexurlagerungen finden breite Anwendung in optischen Präzisionssystemen, Laserinstrumenten, Halbleiterausrüstungen, Messgeräten und kompakten Bewegungssteuerungsbaugruppen. Im Gegensatz zu herkömmlichen Lagerungen, die auf Gleitteile, Drehpunkte, Lager oder mehrere mechanische Gelenke angewiesen sind, nutzen Flexurlagerungen eine kontrollierte elastische Verformung, um eine präzise Positionierung, Ausrichtung oder Spannungsentlastung zu erreichen.

Für Ingenieure, die an hochpräzisen Baugruppen arbeiten, liegt der Wert einer Flexurlagerung nicht nur in ihrer Fähigkeit, sich leicht zu bewegen. Der eigentliche Vorteil besteht darin, dass sie die Bewegung auf vorhersehbare Weise führt und gleichzeitig Reibung, Spiel, Partikelbildung und Komplexität der Montage reduziert. Dies macht Flexurlagerungen besonders nützlich in Anwendungen, bei denen geringe Verformung, stabile Ausrichtung und Langzeitwiederholbarkeit wichtiger sind als ein großer Bewegungsbereich.

Warum Flexurlagerungen in der Präzisionstechnik eingesetzt werden

In vielen Präzisionssystemen kann selbst ein geringes mechanisches Spiel zu Ausrichtungsfehlern führen. Herkömmliche mechanische Gelenke können Spiel, Stick-Slip-Effekt, Verschleiß, Schmierungsprobleme oder inkonsistente Vorspannung verursachen. Eine gut konstruierte Flexurlagerung vermeidet viele dieser Probleme, indem sie es der Struktur selbst ermöglicht, sich innerhalb eines kontrollierten elastischen Bereichs zu biegen.

Dies verleiht Flexurlagerungen mehrere wichtige Vorteile:

• Spielfreie Bewegung für wiederholbare Justierung

• Geringe Reibung, da es keine gleitenden Kontaktflächen im Flexurbereich gibt

• Kompakte Bauweise, geeignet für begrenzten Einbauraum

• Hohe Stabilität für optische und messtechnische Anwendungen

• Sauberer Betrieb, da weniger reibende Teile vorhanden sind

• Reduzierte Montagekomplexität, wenn die Halterung aus einem Stück gefertigt wird

Diese Merkmale machen Flexurlagerungen in optischen Spiegelhalterungen, Linsenhalterungen, Faserausrichtungssystemen, Laserstrahlführungskomponenten, Sensorpositionierungsvorrichtungen, Präzisionsspannvorrichtungen und Inspektionsgeräten weit verbreitet.

Gängige Anwendungen von Flexurlagerungen

Optische und Lasersysteme

Einer der häufigsten Verwendungszwecke von Flexurlagerungen ist die optische Ausrichtung. Optische Komponenten wie Spiegel, Prismen, Linsen, Filter und Faserschnittstellen erfordern oft eine feine Winkel- oder lineare Justierung. Eine Flexurlagerung kann eine kontrollierte Nick-, Gier- oder Translationsbewegung ermöglichen, während sie stabilen Kontakt mit dem optischen Element aufrechterhält.

In Lasersystemen kann die Ausrichtungsdrift die Strahlqualität, die Leistungsabgabe und die Messgenauigkeit direkt beeinflussen. Eine steife, präzise gefertigte Flexurlagerung hilft, die optische Ausrichtung über die Zeit aufrechtzuerhalten, insbesondere wenn das System Vibrationen, thermischen Schwankungen oder wiederholten Justierungen ausgesetzt ist.

Halbleiter- und Photonik-Ausrüstung

Halbleiterwerkzeuge und Photoniksysteme erfordern oft eine Positionierung auf Mikro- oder Submikrometer-Ebene. Flexurlagerungen eignen sich für Wafer-Inspektionssysteme, optische Module, Präzisionsachsen, Mikro-Positionierungseinheiten und Verpackungsvorrichtungen.

Da Flexurmechanismen mit vorhersagbarer Steifigkeit und Bewegungspfaden konstruiert werden können, werden sie oft zusammen mit Feinjustierschrauben, Piezo-Aktuatoren, Schwingspulen-Aktuatoren oder anderen Präzisionsantriebselementen eingesetzt.

Mess- und Inspektionsgeräte

Koordinatenmesssysteme, optische Inspektionsmaschinen, Interferometer und Präzisionsprüfvorrichtungen erfordern stabile Referenzstrukturen. Flexurlagerungen können verwendet werden, um Sensoren, Sonden, Spiegel, Kalibrierziele oder Werkstückhalterungen zu halten.

Für messtechnische Anwendungen muss die Halterung nicht nur im Neuzustand präzise sein. Sie muss auch nach wiederholtem Gebrauch, Temperaturänderungen und kleinen Justierungszyklen stabil bleiben. Hier werden Materialauswahl, Fertigungsgenauigkeit, Spannungskontrolle und Inspektion entscheidend.

Luft- und Raumfahrt sowie wissenschaftliche Instrumente

In der Luft- und Raumfahrt, Astronomie, Laborinstrumenten und Forschungsausrüstung werden Flexurlagerungen häufig verwendet, um Spannungen zu isolieren oder kleine kontrollierte Bewegungen ohne herkömmliche Lager zu ermöglichen. Sie können helfen, Wärmeausdehnung, schwerkraftbedingte Verformung oder Unterschiede in den Montagetoleranzen zu kompensieren.

Für diese Anwendungen achten Ingenieure in der Regel genau auf Gewicht, Steifigkeit, Eigenfrequenz, Temperaturverhalten und Ermüdungslebensdauer.

Überlegungen zum Design von Flexurlagerungen

Eine Flexurlagerung mag von außen einfach aussehen, aber die Designarbeit dahinter ist hochtechnisch. Die Leistung hängt davon ab, wie die dünnen Flexurbereiche geformt sind, wie die Last übertragen wird und wie das Teil hergestellt wird.

1. Bewegungsrichtung und Einschränkung

Die erste Designfrage ist einfach: In welche Richtung soll sich die Halterung bewegen, und welchen Richtungen soll sie widerstehen?

Eine Flexurlagerung sollte nur dort Nachgiebigkeit ermöglichen, wo Bewegung erforderlich ist. Gleichzeitig sollte sie in unerwünschten Richtungen steif bleiben. Eine schlechte Konstruktion der Einschränkung kann parasitäre Bewegungen, Kippen, Verdrehen oder unvorhersehbare Ausrichtungsänderungen verursachen.

Für optische Halterungen ist dies besonders wichtig, da unerwünschte Winkelbewegungen eine Strahlverschiebung oder optische Fehlausrichtung verursachen können.

2. Steifigkeit und Verfahrweg

Flexurlagerungen sind in der Regel für geringe Verformungen ausgelegt. Wenn der erforderliche Verfahrweg zu groß ist, kann die Flexur übermäßige Spannungen oder nichtlineares Verhalten aufweisen.

Der Konstrukteur muss abwägen:

• Erforderlicher Einstellbereich

• Flexurdicke und -länge

• Materialstreckgrenze

• Steifigkeit in Arbeitsrichtung

• Eigenfrequenz

• Ermüdungsbeständigkeit

• Montagevorspannung

Eine zu steife Halterung kann schwer einzustellen sein. Eine zu flexible Halterung kann vibrieren, driften oder unter Last versagen.

3. Spannung und Ermüdungslebensdauer

Der Flexurbereich erfährt wiederholte elastische Verformungen. Auch wenn die Halterung während einer Justierung die Streckgrenze nicht überschreitet, kann Ermüdung ein Problem werden, wenn das Teil häufig justiert oder Vibrationen ausgesetzt wird.

Wichtige Prüfungen umfassen maximale Spannung, Spannungskonzentration, Kantenradius, Kerbempfindlichkeit und erwartete Justierzyklen. Scharfe Innenkanten sollten in Flexurscharnierbereichen in der Regel vermieden werden, da sie die Spannungskonzentration erhöhen und die Lebensdauer verkürzen können.

4. Thermische Stabilität

Das thermische Verhalten ist ein weiterer wichtiger Faktor. In optischen und messtechnischen Systemen können Temperaturänderungen Ausdehnung, Kontraktion oder Ausrichtungsdrift verursachen. Materialauswahl und Struktursymmetrie können helfen, die thermische Empfindlichkeit zu reduzieren.

Aluminiumlegierungen sind leicht und einfach zu bearbeiten, aber Edelstahl, Titan oder Speziallegierungen können bevorzugt werden, wenn höhere Steifigkeit, geringere Wärmeausdehnung oder bessere Umweltbeständigkeit erforderlich ist.

5. Montageschnittstelle und Montagemethode

Ein gutes Flexurlagerungsdesign muss berücksichtigen, wie das Teil installiert wird. Befestigungslöcher, Passstiftlöcher, Klemmbereiche, Schraubenzugang und Justierungsrichtungen sollten frühzeitig entworfen werden.

Wenn die Montageschnittstelle nicht stabil ist, kann die Flexurlagerung selbst im Test gut funktionieren, aber nach der Installation an Genauigkeit verlieren. Aus diesem Grund erfordern kundenspezifische Flexurlagerungen oft eine enge Zusammenarbeit zwischen dem Ingenieurteam des Kunden und dem Fertigungslieferanten.

Materialien für Flexurlagerungen

Das beste Material hängt von der Last, der Umgebung, dem Bewegungsbereich, dem Gewichtsziel und der erforderlichen Stabilität ab.

Aluminiumlegierungen

Aluminiumlegierungen wie 6061 und 7075 werden häufig für leichte optische und mechanische Halterungen verwendet. Sie sind leicht zu bearbeiten und zum Eloxieren geeignet. Aluminium ist eine gute Wahl, wenn Gewicht und Kosten wichtig sind, aber die Wärmeausdehnung sollte in hochstabilen optischen Systemen berücksichtigt werden.

Edelstahl

Edelstahl bietet höhere Steifigkeit, gute Korrosionsbeständigkeit und stabile mechanische Eigenschaften. Er wird oft für Präzisionsvorrichtungen, optische Halterungen sowie medizinische oder Laborgeräte verwendet. Gängige Optionen sind 304, 316L, 17-4PH und andere Güten, je nach Festigkeits- und Korrosionsanforderungen.

Titan

Titan ist nützlich, wenn Gewichtsreduzierung, Festigkeit und Korrosionsbeständigkeit gleichermaßen wichtig sind. Es ist schwieriger zu bearbeiten als Aluminium und Edelstahl, kann aber eine gute Wahl für Anwendungen in der Luft- und Raumfahrt, Medizin und anspruchsvollen Instrumenten sein.

Kupferlegierungen und Speziallegierungen

Einige Flexurkonstruktionen verwenden Kupferlegierungen oder spezielle Federmaterialien, wenn elektrische Leitfähigkeit, Ermüdungsverhalten oder spezifisches elastisches Verhalten erforderlich sind. Diese Materialien sollten sorgfältig basierend auf der Arbeitsumgebung und dem Herstellungsprozess ausgewählt werden.

Fertigungsmethoden für kundenspezifische Flexurlagerungen

Flexurlagerungen erfordern eine präzise Bearbeitung, da geringe Änderungen in Dicke, Radius, Oberflächengüte oder Schlitzgeometrie die Steifigkeit und Leistung beeinflussen können.

CNC-Bearbeitung

CNC-Fräsen und -Drehen werden üblicherweise für Flexurlagerkörper, Montageschnittstellen, Justierelemente und Präzisionsreferenzflächen verwendet. Für komplexe Teile kann die 5-Achsen-CNC-Bearbeitung dazu beitragen, die Einrichtungszeiten zu reduzieren und die geometrische Genauigkeit zu verbessern.

Draht-EDM

Draht-EDM (Funkenerodieren) eignet sich oft für dünne Flexurschlitze, enge Innenprofile und hochpräzise Aussparungen. Es kann eine konsistente Flexurgeometrie mit guter Genauigkeit erzeugen, insbesondere für Edelstahl oder gehärtete Materialien.

Schleifen und Finishen

Präzisionsschleifen kann eingesetzt werden, wenn eine hohe Ebenheit, Parallelität oder Oberflächengüte erforderlich ist. Die Oberflächenbehandlung kann Eloxieren, Passivieren, Chemisch Vernickeln, Schwarzoxid, Glasperlstrahlen, Polieren oder andere Oberflächenveredelungen umfassen, je nach Anwendung.

Inspektion

Bei hochpräzisen Flexurlagerungen beschränkt sich die Inspektion nicht auf einfache Abmessungen. Wichtige Prüfpunkte können sein:

• Kritische Schlitzbreite und Flexurdicke

• Lochposition und Bezugsgenauigkeit

• Ebenheit und Parallelität

• Oberflächengüte

• Gratkontrolle

• Passgenauigkeit der Montage

• Funktionelle Bewegungskontrolle

• KMG-Inspektion für Schlüsselmaße

Wenn das Teil in optischen oder Halbleitergeräten verwendet wird, können auch Grate und die Kontrolle von Verunreinigungen wichtig sein.

Kundenspezifische Flexurlagerungen vs. Standard-Flexurlagerungen

Standard-Flexurlagerungen sind für viele Labor- und optische Aufbauten nützlich. Kundenspezifische Flexurlagerungen werden jedoch oft benötigt, wenn das Design besondere Platzbeschränkungen, ungewöhnliche optische Pfade, kundenspezifische Lastanforderungen, spezifische Aktuatorschnittstellen oder strenge Umgebungsbedingungen aufweist.

Eine kundenspezifische Flexurlagerung kann die bessere Wahl sein, wenn:

• Die optische Komponente eine nicht-standardisierte Größe oder Form hat

• Der Installationsraum begrenzt ist

• Das System eine spezielle Einstellrichtung benötigt

• Die Halterung in einen bestehenden Maschinenrahmen integriert werden muss

• Das Teil spezielles Material oder Oberflächenbehandlung erfordert

• Das Projekt strenge Anforderungen an Steifigkeit, Gewicht oder thermische Eigenschaften hat

• Das Design Montage-, Führungs- und Spannungsentlastungsfunktionen kombinieren muss

Für OEM-Ausrüstungen kann ein kundenspezifisches Design auch die Teileanzahl reduzieren, die Montage vereinfachen und die Langzeitwiederholbarkeit verbessern.

Fertigungsdienstleistungen für kundenspezifische Flexurlagerungen

XY-GLOBAL bietet kundenspezifische Fertigungsdienstleistungen für Präzisions-Flexurlagerungen, optische Halterungen, Positionierungskomponenten und hochpräzise mechanische Teile. Wir unterstützen kundenspezifische Designs basierend auf Kundenzeichnungen, 3D-Modellen, Mustern oder funktionalen Anforderungen.

Unsere Fertigungskapazitäten umfassen CNC-Bearbeitung, Drehen, Fräsen, 5-Achsen-Bearbeitung, EDM, Schleifen, Oberflächenveredelung und Präzisionsprüfung. Wir können mit Aluminiumlegierungen, Edelstahl, Titan, Kupferlegierungen und anderen technischen Materialien gemäß Ihren Anwendungsbedürfnissen arbeiten.

Für Flexurlager-Projekte können wir bei der Überprüfung der Herstellbarkeit, Bearbeitungsrisiken, Materialoptionen, Toleranzanforderungen, Oberflächenbehandlung und Inspektionsmethoden helfen. Dies ist besonders nützlich, wenn das Teil dünne Flexurbereiche, enge Schlitze, hohe Ebenheit oder hochpräzise Montagefunktionen aufweist.

Ob Sie Prototypen-Flexurlagerungen für Tests oder Produktionsteile für optische, Halbleiter-, medizinische oder industrielle Geräte benötigen, XY-GLOBAL kann eine praktische Fertigungslösung basierend auf Ihren technischen Anforderungen liefern.

Benötigte Informationen für ein Angebot für eine Flexurlagerung

Um ein genaues Angebot zu erstellen, geben Sie bitte, wenn möglich, die folgenden Informationen an:

• 2D-Zeichnung mit Toleranzen

• 3D-Modell im STEP-, STP-, XT- oder ähnlichen Format

• Materialanforderung

• Anforderung an die Oberflächenbehandlung

• Menge für Prototyp und Produktion

• Kritische Abmessungen und Inspektionsanforderungen

• Anwendung oder Funktion der Flexurlagerung

• Erforderlicher Bewegungsbereich oder Lastzustand

• Alle beteiligten Montageteile, Schrauben, Stifte oder optischen Komponenten

Sollte das Design noch in der Entwicklung sein, kann unser Team die Struktur auch aus fertigungstechnischer Sicht überprüfen und vor der Produktion Vorschläge unterbreiten.

Häufig gestellte Fragen (FAQ)

Wofür werden Flexurlagerungen verwendet?

Flexurlagerungen werden verwendet, um Präzisionskomponenten wie Spiegel, Linsen, Sensoren, Sonden, Fasern und kleine mechanische Baugruppen zu halten, auszurichten oder einzustellen. Sie sind in optischen, Laser-, Halbleiter-, Mess-, Luft- und Raumfahrt- sowie wissenschaftlichen Instrumenten weit verbreitet.

Sind Flexurlagerungen besser als herkömmliche mechanische Lagerungen?

Flexurlagerungen sind besser, wenn die Anwendung kleine, wiederholbare, spielfreie Bewegungen erfordert. Traditionelle Lagerungen können bei größeren Einstellbereichen oder kostengünstigeren mechanischen Baugruppen weiterhin geeignet sein.

Können Flexurlagerungen CNC-bearbeitet werden?

Ja. Viele kundenspezifische Flexurlagerungen werden aus Aluminium, Edelstahl, Titan oder anderen technischen Materialien CNC-bearbeitet. Für schmale Schlitze oder dünne Flexurbereiche kann auch Draht-EDM eingesetzt werden.

Welche Materialien eignen sich am besten für Flexurlagerungen?

Gängige Materialien sind Aluminiumlegierungen, Edelstahl, Titan, Kupferlegierungen und spezielle Federmaterialien. Die beste Wahl hängt von Steifigkeit, Gewicht, thermischer Stabilität, Korrosionsbeständigkeit, Ermüdungslebensdauer und Kosten ab.

Welche Dateien werden für die Fertigung kundenspezifischer Flexurlagerungen benötigt?

Ein 3D-Modell und eine 2D-Zeichnung werden empfohlen. Die 2D-Zeichnung sollte Toleranzen, Material, Oberflächengüte, kritische Abmessungen und Inspektionsanforderungen enthalten.

Fazit

Flexurlagerungen sind wichtige Komponenten in der Präzisionstechnik, da sie eine stabile, wiederholbare und spielfreie Bewegung durch kontrollierte elastische Verformung ermöglichen. Sie werden in optischen Systemen, Lasergeräten, Halbleiterwerkzeugen, Messgeräten, Luft- und Raumfahrtinstrumenten und anderen hochpräzisen Baugruppen weit verbreitet eingesetzt.

Eine erfolgreiche Flexurlagerung erfordert mehr als eine genaue Bearbeitung. Das Design muss Steifigkeit, Bewegungsbereich, Spannung, Ermüdungslebensdauer, thermisches Verhalten, Materialauswahl und Installationsmethode in Einklang bringen. Bei kundenspezifischen Projekten kann eine frühzeitige Überprüfung der Herstellbarkeit dazu beitragen, Risiken zu reduzieren und die endgültige Leistung zu verbessern.

XY-GLOBAL unterstützt die Fertigung kundenspezifischer Flexurlagerungen vom Prototyp bis zur Produktion. Wenn Sie präzisions-CNC-bearbeitete Flexurlagerungen oder kundenspezifische optische Montagekomponenten benötigen, senden Sie uns bitte Ihre Zeichnungen und Anforderungen zur Überprüfung.
