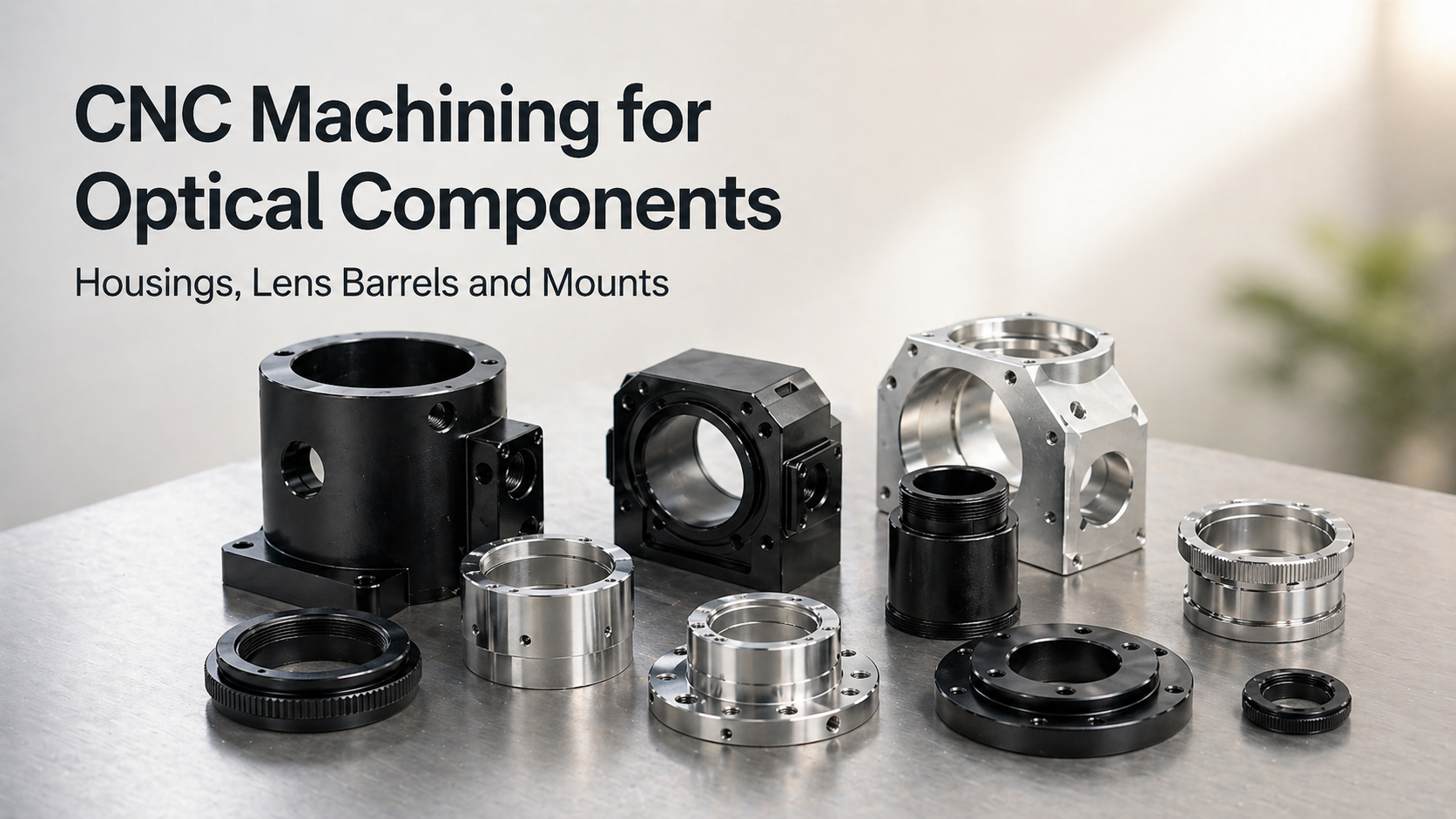

CNC-Bearbeitung für optische Komponenten: Gehäuse, Objektivtubusse und Fassungen

In optischen Systemen kommt Präzision nicht nur von Linsen, Spiegeln, Sensoren oder Lasermodulen. Die mechanischen Teile, die sie umgeben, spielen ebenfalls eine wichtige Rolle für die Systemleistung. Optische Gehäuse, Linsenfassungen, Linsenhalterungen, Distanzringe, Sicherungsringe, Halterungen und Adapterkomponenten tragen alle dazu bei, optische Elemente zu positionieren, zu schützen und zu stützen.

Deshalb erfordert die CNC-Bearbeitung von optischen Komponenten mehr als nur allgemeine Metallbearbeitungsfähigkeiten. Diese Teile benötigen oft enge Toleranzen, stabile Ausrichtung, saubere Oberflächenbeschaffenheit und eine gleichbleibende Qualität vom Prototyp bis zur Produktion. Ein kleiner Maßfehler, schlechte Gewindequalität, Grate oder Probleme mit der Beschichtungsdicke können die Montagegenauigkeit, die optische Ausrichtung oder die Langzeitstabilität beeinträchtigen.

Für Hersteller von Bildgebungssystemen, Lasergeräten, medizinischen optischen Geräten, Inspektionssystemen und Kameramodulen sind CNC-bearbeitete optische Komponenten wesentliche strukturelle Teile. Sie tragen dazu bei, dass das optische System präzise montiert, zuverlässig gewartet und in realen Anwendungen konsistent eingesetzt werden kann.

Was sind CNC-bearbeitete optische Komponenten?

CNC-bearbeitete optische Komponenten sind Präzisionsmechanikteile, die in optischen Systemen verwendet werden. Es handelt sich nicht um optische Linsen selbst, sondern um Metall- oder technische Kunststoffteile, die optische Elemente halten, stützen, positionieren oder schützen.

Diese Komponenten werden oft als optomechanische Komponenten oder optische mechanische Teile bezeichnet. Ihre Hauptfunktion besteht darin, optische Elemente während der Montage und des Betriebs in der richtigen Position zu halten.

Zu den gängigen CNC-bearbeiteten optischen Komponenten gehören:

• optische Gehäuse
• Linsenfassungen
• Linsenhalterungen

• Sicherungsringe
• Adapterringe

• Lasergehäuse
• Präzisionsmontageplatten

In vielen Anwendungen müssen diese Teile eine genaue Positionierung und eine stabile mechanische Unterstützung bieten. Zum Beispiel muss eine Linsenfassung die Linsen im richtigen Abstand und in der richtigen Ausrichtung halten. Eine Linsenhalterung muss das optische Modul in einer reproduzierbaren Position halten. Ein optisches Gehäuse muss die internen Komponenten schützen und gleichzeitig genaue Montagemarken beibehalten.

Aufgrund dieser Anforderungen erfordert die Bearbeitung von optischen Komponenten in der Regel eine detailliertere Bearbeitungssteuerung als bei gewöhnlichen Strukturteilen. Merkmale wie Bohrungen, Gewinde, Montageflächen, Nuten und Positionieranschläge müssen sorgfältig bearbeitet und geprüft werden.

Gängige optische Komponenten, hergestellt mittels CNC-Bearbeitung

Die CNC-Bearbeitung wird häufig für kundenspezifische optische Komponenten eingesetzt, da sie komplexe Geometrien, enge Toleranzen und kleine bis mittlere Produktionsmengen mit hoher Flexibilität herstellen kann. Dies ist besonders nützlich für optische Projekte, die Prototypen, Designvalidierung oder kundenspezifische Teile erfordern.

Optische Gehäuse

Optische Gehäuse dienen zum Schutz und zur Unterstützung von Linsen, Sensoren, Lasermodulen, Bildgebungseinheiten oder elektronischen Komponenten. Sie sind in Bildgebungssystemen, Inspektionsgeräten, Kameramodulen, Lasergeräten, medizinisch-optischen Instrumenten und industriellen Vision-Systemen weit verbreitet.

Ein gutes optisches Gehäuse ist nicht nur eine äußere Hülle. Es bietet oft Montagebezüge, interne Hohlräume, Schraubenlöcher, Dichtungsbereiche und Präzisionsoberflächen für die Montage. Diese Merkmale müssen präzise bearbeitet werden, damit das Gehäuse die internen Komponenten schützen und die korrekte Beziehung zwischen optischen und mechanischen Teilen aufrechterhalten kann.

Für optische Gehäuse sind wichtige Bearbeitungsaspekte dimensionale Stabilität, Oberflächengüte, Ebenheit, Gewindequalität und Konsistenz des Erscheinungsbildes. Wenn das Gehäuse dünne Wände oder tiefe Hohlräume aufweist, muss auch die Bearbeitungsverformung sorgfältig kontrolliert werden.

Linsenfassungen

Linsenfassungen gehören zu den wichtigsten CNC-bearbeiteten optischen Komponenten. Sie werden verwendet, um eine oder mehrere Linsen innerhalb eines optischen Systems zu halten und zu positionieren. Eine Linsenfassung kann interne Bohrungen, gestufte Durchmesser, Feingewinde, Nuten, Schultern und Haltevorrichtungen umfassen.

Die Bearbeitungsqualität einer Linsenfassung kann die Linsenpositionierung und die optische Ausrichtung direkt beeinflussen. Bohrungsgenauigkeit, Konzentrizität, Rundheit, Gewindequalität und innere Oberflächengüte sind alle wichtig. Wenn die Bohrung nicht genau ist oder die inneren Merkmale nicht konzentrisch sind, sitzt die Linse möglicherweise nicht korrekt in der Fassung.

Linsenfassungen erfordern oft auch eine Schwarz-Anodisierung oder andere dunkle Oberflächenbehandlungen, um interne Reflexionen zu reduzieren. Die Oberflächenbehandlung kann jedoch die Abmessungen beeinflussen, daher sollte die Schichtdicke bei Design und Bearbeitung berücksichtigt werden.

Für hochpräzise Linsenfassungen müssen Hersteller auf die Bearbeitungsreihenfolge, Werkzeugauswahl, Spannmethode, Entgratungsprozess und Inspektionsmethode achten. Diese Details tragen dazu bei, dass die Fassung sowohl mechanische als auch optische Montageanforderungen erfüllen kann.

Linsenhalterungen

Linsenhalterungen werden verwendet, um Linsen, Linsenbaugruppen oder optische Module in ein größeres System zu integrieren. Sie sind weit verbreitet in Bildverarbeitungssystemen, Mikroskopen, Lasersystemen, medizinischen Bildgebungsgeräten und Inspektionsinstrumenten.

Die Hauptfunktion einer Linsenhalterung ist es, eine stabile und wiederholbare Positionierung zu gewährleisten. Ihre Montageflächen, Lochpositionen, Gewinde und Referenzmerkmale müssen präzise sein. Wenn die Halterung nicht eben, parallel oder dimensional stabil ist, kann dies die Ausrichtung des gesamten optischen Systems beeinträchtigen.

Linsenhalterungen mögen einfach aussehen, erfordern aber oft eine sorgfältige Bearbeitung. Kleine Fehler in der Lochposition, der Gewindepassung oder der Ebenheit der Montagefläche können zu Montageproblemen führen.

Für optische Anwendungen ist auch die Konsistenz zwischen den Teilen wichtig, insbesondere wenn der Kunde Kleinserienproduktion oder wiederholte Chargen benötigt.

Neben Gehäusen, Linsenfassungen und Linsenhalterungen wird die CNC-Bearbeitung auch für Distanzringe, Sicherungsringe, Adapterringe, Halterungen und Positionierungskomponenten eingesetzt. Diese kleinen Teile mögen weniger kritisch erscheinen, aber sie steuern oft den Abstand, die Verriegelung, die Ausrichtung oder die Wiederholgenauigkeit der Montage innerhalb des optischen Systems.

Warum Präzision bei der Bearbeitung optischer Komponenten wichtig ist

Optische Komponenten unterscheiden sich von gewöhnlichen mechanischen Teilen, da sie oft die Ausrichtung, Wiederholbarkeit und Systemstabilität beeinflussen. Selbst wenn ein Teil nicht direkt mit dem optischen Pfad in Berührung kommt, kann seine Bearbeitungsqualität die Endleistung des Geräts beeinflussen.

Eine wichtige Anforderung ist die Ausrichtungskontrolle. In optischen Systemen müssen Linsen, Sensoren, Lasermodule und mechanische Referenzen korrekt positioniert werden. Wenn die mechanische Komponente Maßfehler aufweist, kann sich die optische Achse verschieben oder die Baugruppe instabil werden.

Ein weiterer wichtiger Faktor ist die Konzentrizität. Linsenfassungen, Adapterringe und kreisförmige Halterungen benötigen oft genaue Beziehungen zwischen Innen- und Außendurchmessern. Eine schlechte Konzentrizität kann die Positionierung von Linsen oder Modulen während der Montage beeinträchtigen.

Ebenheit und Parallelität sind auch für Montageflächen wichtig. Eine nicht ebene Montagefläche kann zu Neigung oder ungleichmäßigem Montagedruck führen. Dies kann besonders problematisch in Bildgebungsgeräten, Lasersystemen und Inspektionsgeräten sein, wo die optische Ausrichtung stabil bleiben muss.

Gewindequalität ist ein weiteres Detail, das nicht ignoriert werden sollte. Optische Komponenten verwenden oft Feingewinde, Innengewinde, Sicherungsringe oder Einstellfunktionen. Eine schlechte Gewindequalität kann das Montagegefühl, die Wiederholbarkeit und die Lebensdauer beeinträchtigen.

Die Gratkontrolle ist ebenso wichtig. Grate, scharfe Kanten und lose Partikel können optische Elemente beschädigen, die Montage beeinträchtigen oder empfindliche Systeme kontaminieren. Aus diesem Grund erfordern CNC-bearbeitete optische Komponenten in der Regel eine sorgfältige Entgratung und Sichtprüfung.

Kurz gesagt, bei der Präzisionsbearbeitung optischer Komponenten geht es nicht nur darum, die Zeichnungsmaße einzuhalten. Es geht darum zu verstehen, welche Merkmale die optische Ausrichtung, die Montagequalität und die Langzeitleistung beeinflussen.

Verwendete Materialien für CNC-bearbeitete optische Komponenten

Die Materialauswahl hat einen direkten Einfluss auf die Bearbeitungsleistung, das Gewicht, die Stabilität, die Oberflächenbeschaffenheit und die endgültige Anwendung. Unterschiedliche optische Komponenten können je nach Festigkeit, Korrosionsbeständigkeit, thermischem Verhalten, Aussehen und Kosten unterschiedliche Materialien erfordern.

Aluminium ist eines der gängigsten Materialien für CNC-bearbeitete optische Komponenten. Es bietet eine gute Balance aus Gewicht, Bearbeitbarkeit, Kosten und Oberflächenveredelungsoptionen. Aluminiumteile können auch schwarz eloxiert werden, was für optische Systeme nützlich ist, die eine reduzierte Reflexion benötigen.

Edelstahl wird verwendet, wenn höhere Festigkeit, Korrosionsbeständigkeit oder Verschleißfestigkeit erforderlich ist. Er wird oft für Präzisionshalterungen, Klammern, medizinische Optikteile und Komponenten ausgewählt, die in anspruchsvollen Umgebungen eingesetzt werden.

Messing und Kupferlegierungen eignen sich für einige kleine Präzisionsteile, Einstellringe, Verbinder oder Komponenten, die eine gute Bearbeitbarkeit und stabile mechanische Leistung erfordern.

Technische Kunststoffe wie POM, PEEK, PTFE oder andere Spezialmaterialien können verwendet werden, wenn Isolierung, geringe Reibung, Gewichtsreduzierung oder chemische Beständigkeit wichtig ist. Kunststoff-Optikkomponenten erfordern jedoch ein sorgfältiges Design, da sie sich während der Bearbeitung und Verwendung anders verhalten können als Metallteile.

Das richtige Material sollte basierend auf der Funktion des Bauteils, den Toleranzanforderungen, der Oberflächenbeschaffenheit, der Betriebsumgebung und dem Produktionsvolumen ausgewählt werden.

Oberflächenveredelung für optische Komponenten

Die Oberflächenveredelung ist bei CNC-bearbeiteten optischen Komponenten sehr wichtig. In vielen optischen Anwendungen dient die Veredelung nicht nur der Optik. Sie kann die Reflexionskontrolle, Korrosionsbeständigkeit, Verschleißfestigkeit, Passgenauigkeit und Formstabilität beeinflussen.

Schwarz-Eloxierung ist eine der häufigsten Veredelungen für optische Aluminiumkomponenten. Sie wird häufig für Linsenfassungen, optische Gehäuse und Linsenhalterungen verwendet. Eine schwarz eloxierte Oberfläche kann unerwünschte Reflexionen reduzieren und die Korrosionsbeständigkeit verbessern. Sie verleiht optischen Teilen zudem ein sauberes und professionelles Aussehen.

Perlstrahlen vor dem Eloxieren wird oft verwendet, um eine gleichmäßigere matte Oberfläche zu erzeugen. Dies kann die Konsistenz des Erscheinungsbildes verbessern und sichtbare Bearbeitungsspuren reduzieren. Allerdings kann Perlstrahlen die Oberflächenstruktur leicht verändern, daher sollte es bei Präzisionsoberflächen sorgfältig abgewogen werden.

Hartanodisieren kann verwendet werden, wenn das Teil eine höhere Verschleißfestigkeit oder bessere Haltbarkeit erfordert. Da Hartanodisieren in der Regel eine dickere Beschichtung als Standardanodisieren aufweist, muss die Beschichtungsdicke bei den Bearbeitungsmaßen, insbesondere für Bohrungen, Gewinde und Passungsbereiche, berücksichtigt werden.

Chemisch Nickel kann eine gute Korrosionsbeständigkeit, Verschleißfestigkeit und eine relativ gleichmäßige Beschichtungsdeckung bieten. Es eignet sich für einige optische Metallkomponenten, die einen funktionellen Oberflächenschutz benötigen.

Passivierung wird häufig für optische Komponenten aus Edelstahl verwendet. Sie trägt zur Verbesserung der Korrosionsbeständigkeit bei, ohne die Abmessungen des Teils wesentlich zu verändern.

Pulverbeschichtung oder Lackierung kann für größere optische Gehäuse oder äußere Abdeckungen verwendet werden. Diese Beschichtungen sind jedoch in der Regel dicker als Eloxal oder Passivierung. Wenn ein Teil kritische Bohrungen, Gewinde, Dichtflächen oder Montagebezüge aufweist, muss die Schichtdicke kontrolliert oder maskiert werden.

Bei optischen Komponenten sollte die Oberflächenveredelung frühzeitig in der Design- und Angebotsphase besprochen werden. Dies hilft, Probleme wie zu enge Passungen nach der Beschichtung, inkonsistentes Aussehen, blockierte Gewinde oder unerwartete Maßänderungen zu vermeiden.

Warum mit XY-GLOBAL für CNC-bearbeitete optische Komponenten zusammenarbeiten?

XY-GLOBAL unterstützt kundenspezifische CNC-Bearbeitung für optische Gehäuse, Linsenfassungen, Linsenhalterungen, Distanzringe, Sicherungsringe, Halterungen, Adapterringe und andere optomechanische Komponenten.

Wir arbeiten mit Aluminium, Edelstahl, Messing, Kupferlegierungen und technischen Kunststoffen, um verschiedene optische Anwendungen zu unterstützen. Ob das Projekt einen Prototyp, eine Kleinserie oder eine Kleinmengenproduktion erfordert, unser Team kann bei der Bewertung des Bearbeitungsprozesses, der Materialauswahl, der Oberflächenveredelung und der Inspektionsanforderungen helfen.

Für optische Komponenten verstehen wir, dass Präzision nicht nur die Bearbeitungstoleranz betrifft. Es geht auch um Ausrichtung, Montagesstabilität, Gratskontrolle, Oberflächengüte, Beschichtungsdicke und Wiederholbarkeit. Diese Details sind wichtig für Bildgebungssysteme, Lasergeräte, Inspektionsgeräte, medizinisch-optische Geräte und industrielle optische Baugruppen.

XY-GLOBAL bietet DFM-Unterstützung vor der Produktion, um potenzielle Bearbeitungsrisiken zu identifizieren. Zum Beispiel können wir Dünnwandstrukturen, tiefe Bohrungen, Bereiche mit engen Toleranzen, Gewindemerkmale, Beschichtungsanforderungen und kritische Montageflächen überprüfen. Dies hilft, Produktionsrisiken zu reduzieren und die Herstellbarkeit vor Beginn der Bearbeitung zu verbessern.

Wir unterstützen auch das Oberflächenfinishing-Management, einschließlich Schwarz-Eloxierung, Perlstrahlen, Harteloxieren, Passivieren, Plattieren, Pulverbeschichten und andere Finishing-Optionen je nach Projektanforderungen. Bei kritischen Abmessungen und Montagefunktionen können wir bei der Bewertung helfen, ob eine Maskierung oder Toleranzanpassung vor der Oberflächenbehandlung erforderlich ist.

Mit präziser CNC-Bearbeitung, technischer Unterstützung, Koordination der Oberflächenveredelung und Inspektionsmöglichkeiten hilft XY-GLOBAL Kunden, optische Komponentenentwürfe in zuverlässige bearbeitete Teile umzusetzen.

Fazit

Die CNC-Bearbeitung wird häufig für optische Komponenten wie Gehäuse, Linsenfassungen, Linsenhalterungen, Distanzringe, Sicherungsringe, Adapterringe und Halterungen eingesetzt. Diese Teile sind zwar keine optischen Linsen, spielen aber eine wichtige Rolle bei der Ausrichtung, der Stabilität der Montage, dem Schutz und der langfristigen Leistung.

Eine erfolgreiche CNC-Bearbeitung für optische Komponenten erfordert mehr als nur grundlegende Bearbeitungsfähigkeiten. Sie erfordert eine geeignete Materialauswahl, Präzisionskontrolle, Oberflächenbehandlungsmanagement, Gratkontrolle und Inspektionsunterstützung.

Bei optischen Systemen können kleine mechanische Details die Endmontage beeinflussen. Deshalb ist die Zusammenarbeit mit einem erfahrenen CNC-Bearbeitungslieferanten wichtig, insbesondere für kundenspezifische optische Teile, Prototypen und Kleinserien.

Wenn Sie kundenspezifische CNC-gefräste optische Komponenten benötigen, können Sie uns Ihre Zeichnungen, 3D-Dateien, Muster oder Projektanforderungen zusenden. XY-GLOBAL kann Ihnen bei der Überprüfung Ihres Designs, der Bereitstellung von DFM-Feedback und der Unterstützung Ihres Projekts vom Prototyp bis zur Produktion helfen.

FAQ

Welche optischen Komponenten können durch CNC-Bearbeitung hergestellt werden?

Die CNC-Bearbeitung kann optische Gehäuse, Linsenfassungen, Linsenhalterungen, Distanzringe, Sicherungsringe, Adapterringe, Halterungen, Kameramodulgehäuse, Lasergerätegehäuse und andere optomechanische Teile herstellen.

Warum ist Präzision bei optischen CNC-Komponenten wichtig?

Präzision ist wichtig, da optische Komponenten oft die Ausrichtung, Konzentrizität, Montagegenauigkeit und Systemstabilität beeinflussen. Kleine Maßfehler können die optische Leistung, die Montagequalität oder die langfristige Zuverlässigkeit beeinträchtigen.

Welche Oberflächengüte ist für optische Komponenten üblich?

Schwarz eloxieren ist für optische Aluminiumkomponenten üblich, da es die Reflexion reduzieren und die Korrosionsbeständigkeit verbessern kann. Andere Oberflächenbehandlungen sind Glasperlenstrahlen, Harteloxieren, chemische Vernickelung, Passivierung, Pulverbeschichtung und Lackierung.
