복잡한 부품을 위한 맞춤형 정밀 5축 CNC 가공 서비스
당사의 정밀한 5축 CNC 가공 서비스를 통해 복잡한 부품 제조의 한계를 뛰어넘으십시오. 시제품부터 양산까지, 복잡하고 정밀한 공차를 요구하는 부품을 단 한 번의 설정으로 제공합니다.
5축 CNC 가공이란 무엇이며 어떻게 작동하는가?

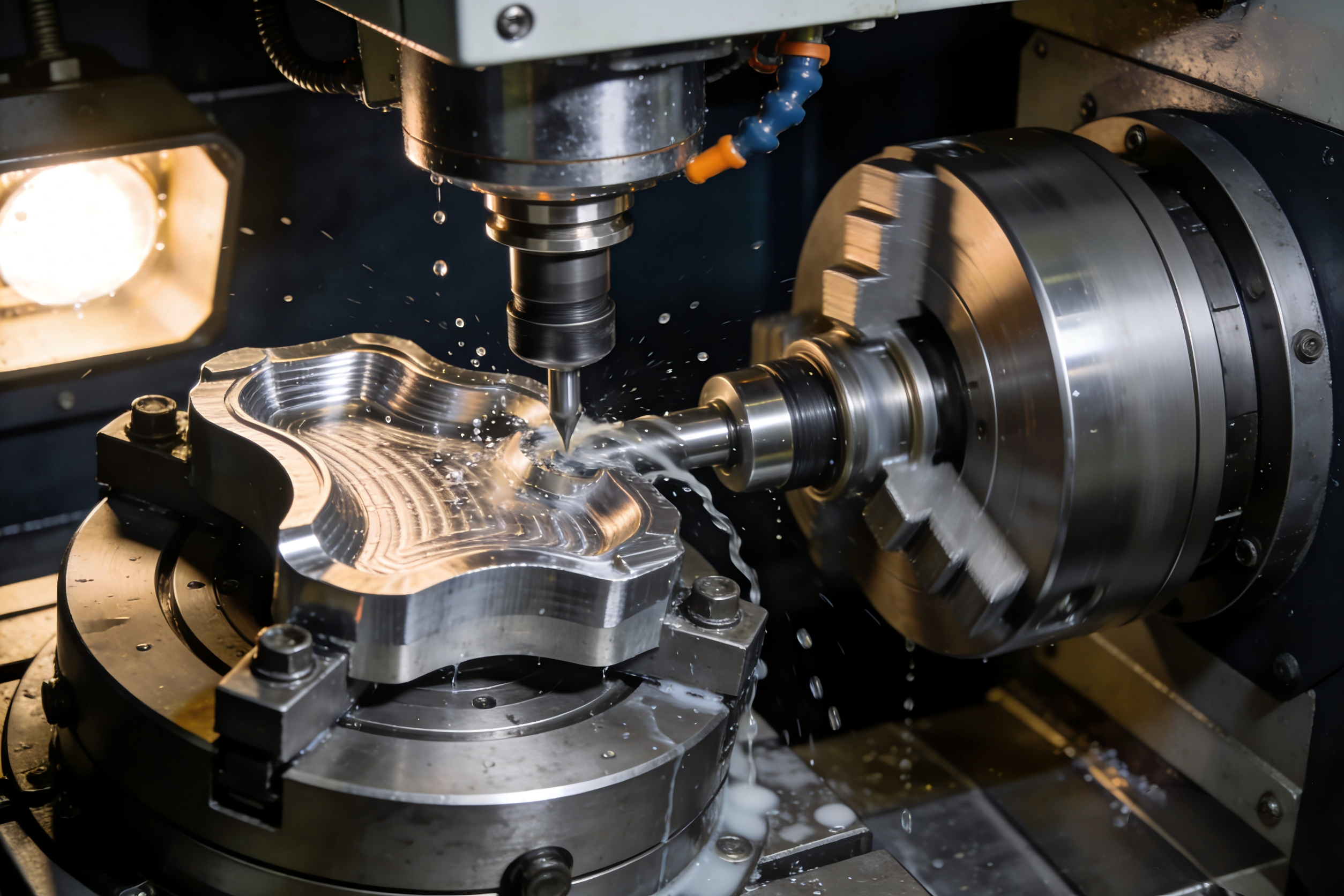

5축 CNC 가공은 현대 제조에서 최고의 정밀도를 자랑하는 표준 입니다. 이 기술을 통해 절삭 공구 또는 공작물은 5개의 축 (3개의 직선축과 2개의 회전축)을 따라 동시에 움직일 수 있습니다. XY-GLOBAL의 5축 CNC 가공은 단 한 번의 셋업 으로 작업을 완료하여 누적 오차를 최소화하는 동시에 임펠러 및 터빈 블레이드와 같은 복잡한 부품에 대해 더욱 높은 정밀도와 우수한 표면 조도를 제공합니다.
작동 방식:

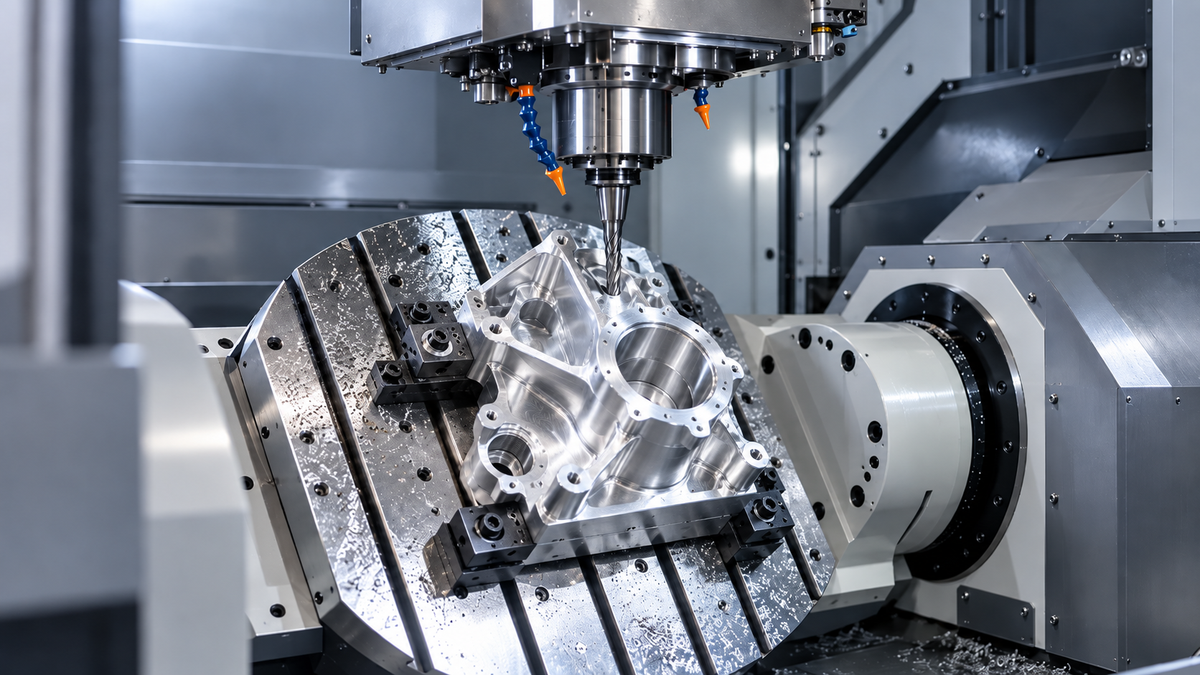

첨단 CAM 소프트웨어는 이 다섯 축의 동시 움직임을 조율합니다. 기계는 공구 및/또는 공작물을 회전시키고 기울일 수 있어 절삭 공구가 사실상 모든 방향에서 부품에 접근할 수 있습니다. 이를 통해 복잡한 부품의 다섯 면을 단 한 번의 설정으로 가공할 수 있습니다.

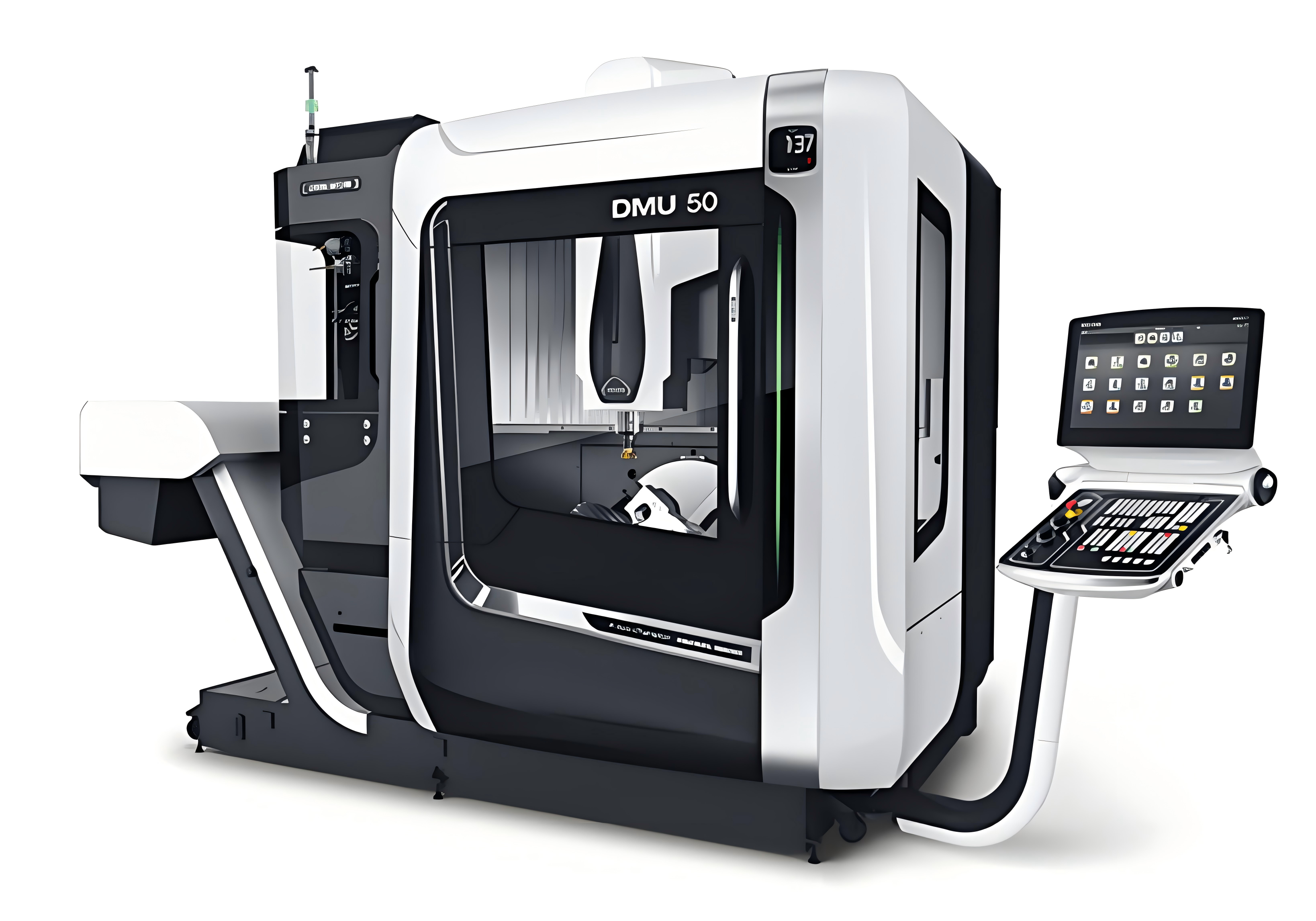

Precision 5‑Axis CNC Machining Capabilities at XY-GLOBAL
| Machining Capability | Simultaneous 5‑axis and 3+2 positioning |
| Precision tolerance | ±0.005 mm (custom tighter tolerances available) |
| Surface finish | Ra 0.8 μm or better (custom finish options) |
| Thin‑wall & lightweight parts | Custom toolpaths for thin‑wall and lightweight structures |
| Lead time | 3 days from start (custom timelines for urgent projects) |
| Work envelope & spindle | Custom work envelope and spindle specs per project |
| In‑process inspection | On‑machine probing and in‑process checks for dimensional control |
| Final inspection | CMM or 3D scanning for critical dimensions and surface confirmation |
| Materials support | Aluminum, stainless steel, titanium, tool steel, engineering plastics (custom materials on request) |
| DFM support | Free design‑for‑manufacturing feedback on 3D models |
| NDA & confidentiality | NDA and confidentiality agreements supported |
| Production scale | Prototypes to mass production (custom volumes on request) |
CNC 가공 재료
XY-GLOBAL은 일반적인 합금을 넘어, 일반 알루미늄 등급부터 고성능 초합금, PEEK와 같은 특수 엔지니어링 플라스틱에 이르기까지 45가지 이상의 인증된 소재 포트폴리오를 제공합니다. 당사의 전문성을 믿고 선택하신 소재가 최적의 성능, 비용 효율성, 그리고 인증된 품질을 보장하도록 하십시오.
*여기에 나열되지 않은 재료에 대해서는 당사에 직접 문의해 주십시오.
알류미늄
1050, 1060, 2024, 3003, 5052, 6061, 6082, 7075, 7050, A356
스테인리스 스틸
SUS 303, SUS 304/AISI 304, SUS 316L, SUS 440C, 17-4 PH / SUS630
구리 및 황동
C110(전해동), C360(황동), C17200(베릴륨동)
기타 금속
티탄:
- 2등급(순수 티타늄)
- 5등급(Ti 6Al-4V)
합금강:
- 4140,
- 4340
- A2/D2 (공구강)
초합금:
- 인코넬 718
- 하스텔로이
티타늄
주요 등급: Grade 2, Grade 5 (Ti-6Al-4V)
특징: 높은 중량 대비 강도와 뛰어난 내식성. 항공우주, 의료 및 고성능 분야에서 흔히 사용됨.
구리
주요 등급: C101, C110, C145, C172
특징: 우수한 전기 및 열 전도성, 전기, 열 관리 및 정밀 기능 부품에 적합.
황동 & 청동
주요 등급: C360, C260, CuZn39Pb3, C932, C954
특징: 우수한 피삭성, 내식성, 내마모성 및 치수 안정성.
플라스틱
- ABS
- POM/델린
- PCPMMA(아크릴)
- 몰래 엿보다
- PP 폴리프로필렌
- PTFE(테플론)
- 울템(PEI)나일론
사용자 지정
소재 옵션은 부품 사양 및 적용 요건에 따라 맞춤 설정할 수 있습니다.
5축 CNC 가공 표면 마감

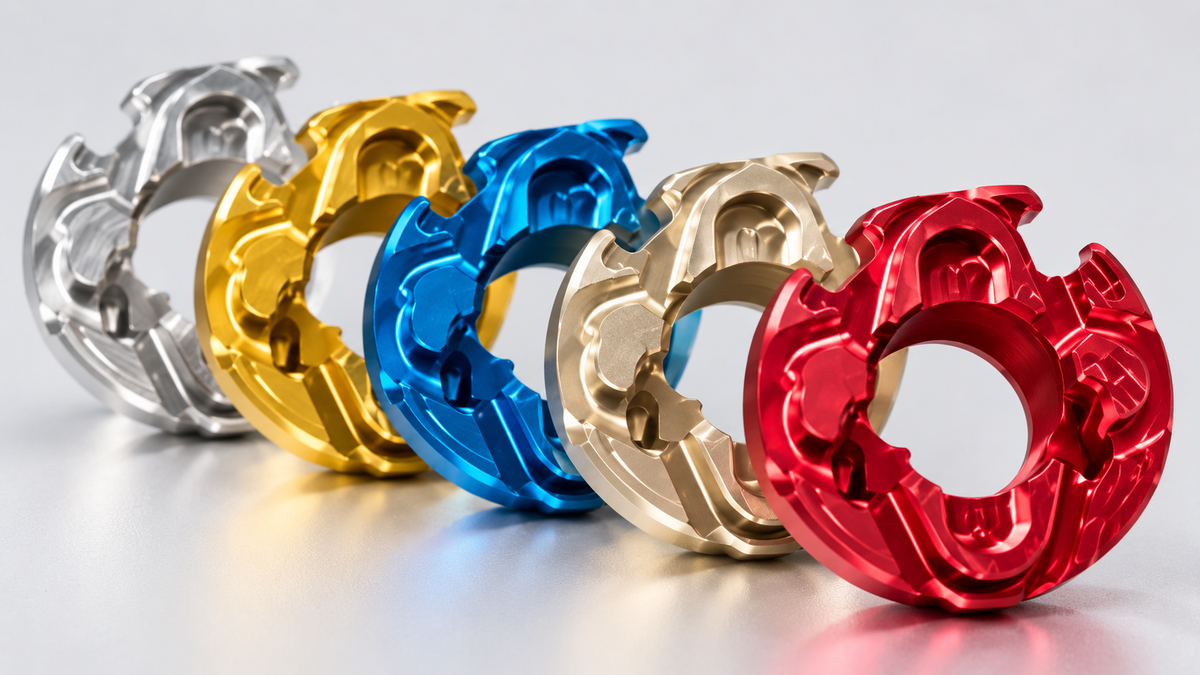

표면 마감은 5축 CNC 가공에서 중요한 단계이며, 특히 외관 개선, 내부식성, 내마모성 또는 특정 기능적 특성이 요구되는 부품에 필수적입니다. XY-GLOBAL에서는 소재나 기타 특정 응용 분야 요구 사항에 따라 맞춤형 표면 마감을 제공합니다.
- 가공 상태(As Machined): 원래의 CNC 절삭 자국을 그대로 유지하며, 외관이 중요하지 않은 기능성 부품에 이상적입니다.
- 비드 블라스팅(Bead Blasting): 눈에 띄는 공구 자국과 미세한 표면 결함을 줄이면서 일관된 무광 마감 처리를 제공합니다.
- 아노다이징: 알루미늄 표면에 보호 산화층을 형성하여 내식성, 내마모성 및 외관을 향상시킵니다.
- 폴리싱: 가공 흔적을 제거하고 표면의 매끄러움, 외관 및 청결도를 향상시킵니다.
- 패시베이션: 스테인리스강의 표면 오염 물질을 제거하고 자연적인 내식성을 강화합니다.
- 전해 연마: 스테인리스강 표면을 매끄럽고 밝게 만들며 청결도와 내식성을 향상시킵니다.
- 무전해 니켈 도금: 복잡한 형상에서도 뛰어난 내식성과 내마모성을 갖춘 균일한 니켈 층을 증착합니다.

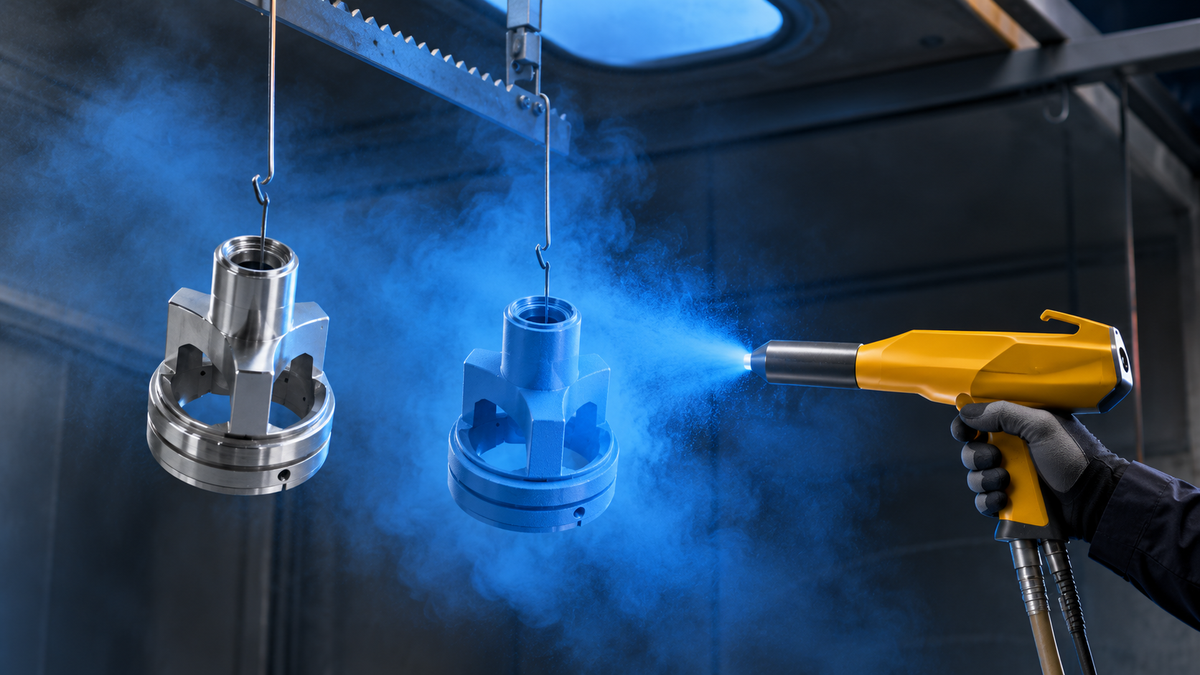

- 분체 도장: 우수한 내식성과 다양한 색상 옵션을 갖춘 내구성 있는 보호 코팅을 적용합니다.

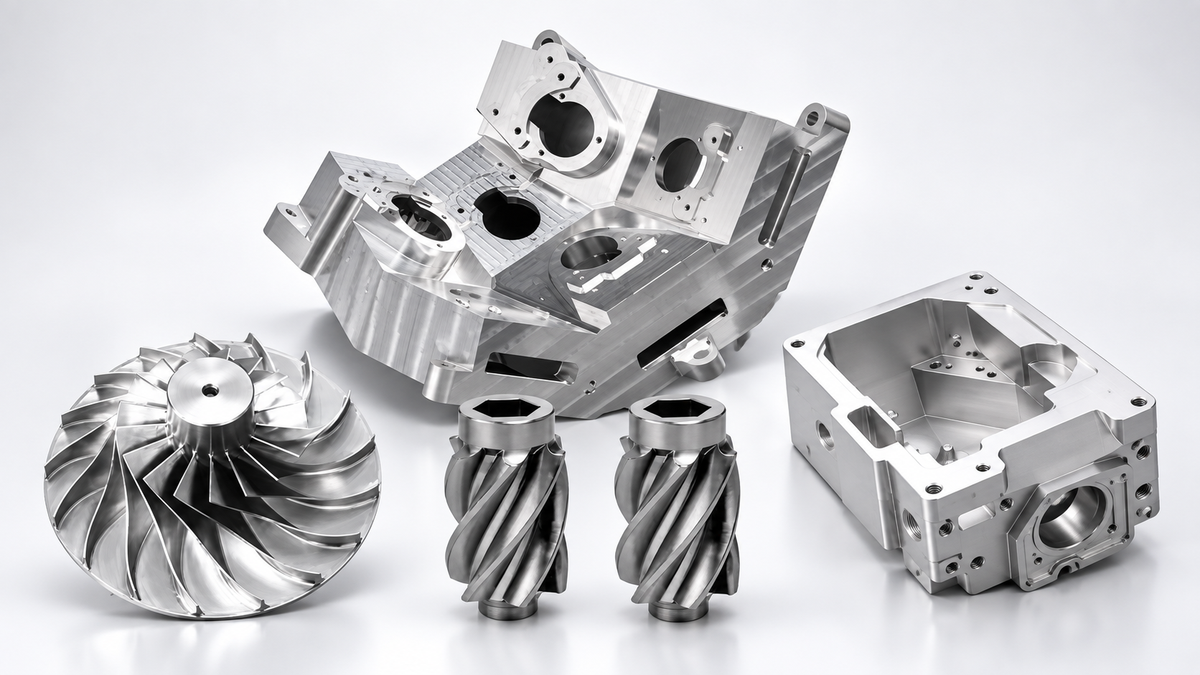

5축 CNC 가공의 일반적인 응용 분야
- 항공 우주: 구조 부품, 터빈 블레이드, 엔진 하우징 및 지지 브래킷
- 자동차: 경량 구조 부품, 브래킷 및 복잡한 하우징
- 의료: 임플란트, 수술 도구 및 고정밀 부품
- 금형 및 다이: 복잡한 금형을 위한 금형 캐비티, 슬라이더 및 삽입 부품
- 로봇 및 자동화: 조인트 하우징, 변속기 부품 및 맞춤형 인클로저
동시 5축 가공 vs. 3+2 인덱싱 5축 가공
1. 3+2 인덱싱 가공
3+2 인덱싱 가공 ( 5축 포지셔닝 이라고도 함)은 위치 지정 전용 모드입니다. 기계는 먼저 두 개의 회전축(A축과 B 또는 C축)을 사용하여 공작물이나 공구를 특정 방향으로 고정합니다 . 그런 다음 세 개의 선형축(X, Y, Z)만을 사용하여 절삭 공정을 진행합니다. 절삭이 동시에 이루어지지는 않지만, 이 방식은 "한 번에 완료"되는 결과를 제공하여 여러 번의 설정으로 인해 발생하는 누적 오차를 크게 줄여줍니다. 드릴링, 페이스 밀링, 프로파일링과 같이 다섯 개의 서로 다른 면에 대한 가공 작업에 이상적입니다.
2. 동시 5축 가공
동시 5축 가공은 CNC 가공의 최상위 수준으로, 절삭 과정 동안 5축(X, Y, Z축 및 두 개의 회전축)이 연속적이고 조화롭게 움직여야 합니다. 이 모드를 통해 공구는 가공물에 대한 각도를 지속적으로 조정할 수 있으므로 임펠러나 터빈 블레이드와 같은 복잡한 자유형 곡면 및 유선형 형상을 가공하는 데 가장 적합한 방법입니다. 동시 5축 가공의 가장 큰 장점은 탁월한 표면 조도 와 가장 엄격한 공차 제어를 구현할 수 있다는 것입니다.
3축 CNC 가공과 5축 CNC 가공 비교
3축 CNC 가공과 5축 CNC 가공 의 주요 차이점은 생산 능력과 최종 정밀도에 있습니다.
3축 가공은 오직 세 개의 선형 축(X, Y, Z)을 따라서만 작동합니다. 단순하고 평평한 부품, 기본적인 밀링 작업, 그리고 2D 형상 가공에 있어 높은 효율성과 낮은 비용이 장점입니다. 따라서 3축 시스템은 자동차, 건설, 그리고 일부 항공우주 부품과 같은 분야에서 대량 생산되는 핵심 설계에 주로 사용됩니다.

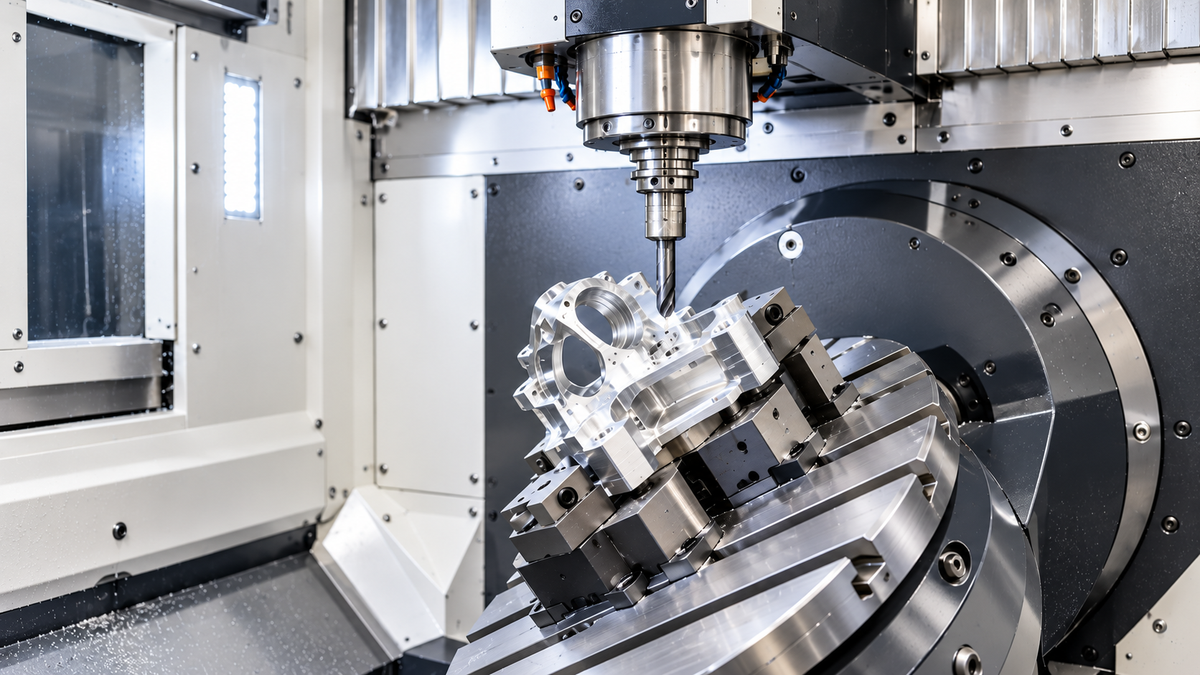

반면 5축 가공은 두 개의 회전축을 추가하여 절삭 공구 또는 공작물이 여러 각도에서 동시에 절삭 할 수 있도록 합니다. 이러한 기능 덕분에 5축 기계는 임펠러, 터빈 블레이드, 의료용 임플란트와 같이 기하학적으로 복잡한 정밀 부품을 제조하는 데 매우 효과적입니다. 5축 시스템의 초기 투자 비용은 더 높지만, "원스톱 가공(Done-in-One)" 원칙을 통해 설정 횟수와 인적 오류를 줄여 전반적인 제조 효율성과 최종 정밀도를 크게 향상시킵니다. 따라서 5축 시스템은 극도의 정밀도와 엄격한 공차 요구 사항이 필수적인 항공우주, 의료, 첨단 자동차 제조와 같은 분야에서 널리 사용됩니다.
당사의 5축 CNC 가공 서비스를 선택해야 하는 이유
XY-GLOBAL은 다각도 형상, 곡면, 깊은 캐비티 및 까다로운 공차를 가진 복잡하고 고정밀한 부품을 위해 5축 CNC 가공 서비스를 제공합니다. 공정 설정을 줄이고 첨단 가공 기술과 엔지니어링 및 검사 지원을 결합하여 정확도, 효율성 및 부품 일관성을 향상시킵니다.
- 복잡한 형상 가공 능력: 기존의 3축 가공으로는 구현하기 어려운 다면 부품, 각진 형상, 깊은 캐비티 및 복잡한 윤곽을 가공합니다.
- 더 적은 셋업, 더 높은 정밀도: 더 적은 셋업으로 다면 가공을 수행하여 위치 재설정 오류를 줄이고 형상 정렬을 개선하며, 선별된 주요 형상에 대해 ±0.005 mm의 공차를 달성합니다.
- 재료 및 표면 마감: 다양한 금속 및 엔지니어링 플라스틱 가공이 가능하며, 기능적/심미적 요구 사항에 따른 맞춤형 마감 옵션을 제공합니다.
- 엔지니어링 및 DFM 지원: 제조 용이성을 개선하고 불필요한 가공 복잡성을 줄이기 위한 실질적인 DFM 권장 사항을 제공합니다.
- 신뢰할 수 있는 품질 관리: ISO 9001 및 ISO 13485 품질 시스템을 통해 프로토타입부터 반복 생산에 이르기까지 주요 치수 및 GD&T 형상에 대한 일관된 검사를 지원합니다.
5축 CNC 가공 관련 자주 묻는 질문(FAQ)
3축 가공과 5축 가공의 차이점은 무엇인가요?
근본적인 차이점은 동시에 움직이는 축의 개수에 있습니다. 3축 가공기는 직선 방향의 X, Y, Z축으로만 움직입니다. 5축 가공기는 여기에 두 개의 회전축(A, B 또는 C)이 추가되어 공구나 부품을 기울이거나 회전시킬 수 있습니다. 이러한 유연성 덕분에 절삭 공구가 거의 모든 각도에서 공작물에 접근할 수 있으며, 이는 복잡한 곡면을 가공하는 데 필수적입니다.
5축 동시 가공을 사용하십니까, 아니면 3+2 인덱싱을 사용하십니까?
당사의 5축 가공은 복잡한 표면을 위한 동시 5축 가공과 다면 부품을 위한 3+2 인덱싱을 모두 지원하며, 이는 고객의 설계 및 생산 요구 사항에 따라 달라집니다.
5축 가공이 3축 가공보다 비용이 더 많이 드나요?
5축 가공의 초기 비용(장비 및 프로그래밍)은 더 높습니다. 그러나 부품당 총 소유 비용(TCO)을 고려할 때, 복잡한 부품의 경우 5축 가공이 더 경제적인 경우가 많습니다. 5축 가공은 다음과 같은 방식으로 비용을 절감합니다.
- 수동 설정 및 작업 시간을 최소화합니다.
- 탁월한 표면 마감을 구현하여 2차 후처리 작업을 줄이거나 없앱니다.
- 더 짧고 단단한 절삭 공구를 사용하면 공구 수명과 재료 제거율이 향상됩니다.
복잡한 부품에는 5축 가공이 항상 필요한가요?
항상 그런 것은 아니지만, 5축 가공이 가장 효율적이고 정확한 방법입니다. 일부 복잡한 부품은 3축 가공기에서 여러 번의 설정을 거쳐 제작할 수 있지만 , 5축 가공은 단 한 번의 설정으로 부품을 완성할 수 있습니다("원스톱 가공"). 이는 누적되는 설정 오류를 획기적으로 줄이고, 부품 간 일관성을 향상시키며, 특히 임펠러나 정형외과용 임플란트와 같은 부품의 경우 시간과 노동력을 크게 절감합니다.
5축 CNC 가공의 공차는 얼마입니까?
5축 CNC 가공에서 달성 가능한 공차는 기계 품질, 재료 및 환경과 같은 요소에 따라 달라지지만, XY-GLOBAL은 프로젝트에 대해 최대 ±0.002mm의 공차를 달성할 수 있습니다.
5축 CNC 가공은 어떤 산업 분야에 가장 큰 이점을 제공합니까?
복잡한 부품에 대해 높은 기하학적 정확도와 표면 품질이 요구되는 산업이 주요 수혜자입니다.
항공우주 분야: 터빈 블레이드, 임펠러, 구조 부품.
의료 및 치과: 맞춤형 임플란트, 인공 관절 및 수술 기구.
에너지: 석유 및 가스 시추 장비, 원자력 부품.
금형 및 다이: 깊거나 굴곡진 특징을 가진 복잡한 금형 캐비티.
